Вы здесь: Главная Полезная информация - электротехника на все случаи жизни СПОСОБЫ РАЗВОДКИ И ПОДКЛЮЧЕНИЕ КАБЕЛЯ
Сегодня в каждой квартире или частном доме установлено много электроприборов, которые потребляют много электроэнергии. Иногда возникает надобность установить дополнительную розетку или на улицу вывести дополнительную лампочку для освещения территории. И тут мы сталкиваемся с главной проблемой: как же устроена наша схема разводки электрических проводов и где стоит к ней подключатся?
Ситуацию может усложнить старое помещение, если квартиру сменил не один хозяин, что в свою очередь делал ремонт, как ему хотелось. Мы попадает в ситуацию, где находимся посредине помещения и не знаем с чего бы его начать. Давайте рассмотрим построение электрических схем.

Каждая из схем, что мы будем рассматривать, строится на общей методике, но они отличаются между собой.

Обязательным элементом при построении схемы электропроводки является распределительный щит, к которому поступает электроэнергия, и он уже ее «делит» между «потребителями» (розетки, освещение и т.п.). Его устанавливают на этаже (если это многоэтажный дом), на улице или в подвале (частный дом) или напрямую в квартире (помещение дома). Для защиты цепей в щитке устанавливают модульное оборудование (автоматические выключатели, дифференциальные автоматы, устройства защитного отключения и т.п.).

Так как распределительный щиток получает основную нагрузку (распределяет электроэнергию между розетками, освещением и другими подключениями) и ведет ее учет через счетчик, к нему подводят более толстое сечение кабеля, чтобы исключить тепловую нагрузку на проводку. Уже к самим потребителям от щитка прокладывают кабель меньшим сечением, так как нагрузка, что проходит через него ниже.

В основном используют три способа подключение схем:
  • Первый способ: шлейфом (шинами), через распределительные коробки создают общую магистраль, от коробок также идут выходы на конечные точки (розетки, выключатели и т.п.).
  • Второй способ: радиальный, подключение электрической точки (розетка, светильник и т.п.) напрямую кабелем из щитка.
  • Третий способ: сочетает в себе два первых и считается комбинированным.
Подключение шлейфом:
Все провода коммутируются в самой распределительной коробки. Как пример, рассмотрим схему однокомнатной квартиры старого жилого дома.

Схема подключения шлейфом


В самом этажном щитке монтируют электросчетчик и два модульных аппарата. Один из них отвечает за освещение, второй за розетки. От автоматических выключателей идут шлейфом провода к нескольким распределительным коробкам: сан узел, кухня, комната и т.п.
Шлейфы укладывают параллельными магистралями отдельно к каждой коробке, где происходит уже коммутация кабеля.

Часто внутри одного жилого помещения выполняют подключение шлейфом сразу нескольких розеток. Также часть нагрузки может быть подключена к третьему резервному модульному аппарату. Для определения способа подключения розеток и выключателей идут таким путем:
Включают в помещение все освещение и несколько приборов в розетки
В распределительном щитке отключают любой из автоматических выключателей
Смотрят, что у нас перестало работать, выключают другой автомат, фиксирую изменения
После этого можно делать выводы, какой автоматический выключатель отвечает за ту или иную группу подключений.

Радиальный метод заключает в себе распределение электроэнергии от щитка по модульным аппаратам. Изначально все выглядит как в случае подключения шлейфами, но есть отличие. В радиальном методе на каждый конечный потребитель (розетку, выключатель и т.п.) ставят свой автоматический автоматом, подобрав его по индивидуальному току нагрузки.

Радиальный метод

Кабель соединяет конечную точку подключения без дополнительных соединений. Такой способ позволяет отключать только неисправные зоны, не затрагивая остальных потребителей. Правда есть и минусы:
Для такого способа нужно много автоматических выключателей
Распределительный щиток должен быть большим, чтобы вместить модульные аппараты
Требуется намного больше кабеля для прокладки.
Через это возрастает конечная стоимость и материальные затраты.

Комбинированный метод заключает в себе подключение шлейфом и радиальный способ. При правильном подборе нагрузок можно достичь разумной экономии.

Комбинированный метод

Независимо от выбранного способа подключения, нам нужно соединить кабелем модульные аппараты, что находятся в распределительном щитке, с конечными потребителями (розетки, выключатели и т.п.).

Есть несколько способов разводки проводов:
По стенам
По потолку
Под полом
Смешанная разводка

Проводка проводов по потолку считается старой, но используется и сегодня.

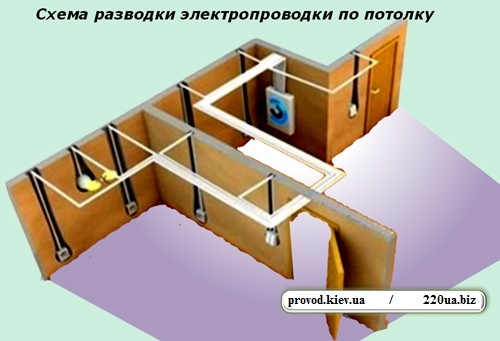

Схема электропроводки по полотку

Кабели от щитка и конечных потребителей по вертикали поднимаются к потолку, где прячутся в потолочное перекрытие. Если нужно осуществить поворот и подключение к коробке, делается прямой угол не ниже 15см от верха.

Такой способ позволяет избежать повреждения проводки при сверлении стен для крепления кронштейна для телевизора, полочек и т.п.

Прокладка кабеля по стене похожа на предыдущую схему, но линии кабелей проходят только в стене.

Схема электропроводки по стене

У него есть свои минусы. При прокладке магистрали могут возникнуть препятствия в виде труб отопления, водоснабжения и т.п. Чтобы их обойти нужен воздушный зазор, не менее, чем 3см.

Монтаж возле труб

Прокладка кабеля по полу начала использоваться при постройке новых домов относительно недавно. Провода от распределительного щитка и конечных потребителей опускают по вертикали вниз, прокладывая под паркетом (линолеумом или другим покрытием), предварительно укрепив пол от механического воздействия.

Схема электропроводки по полу

Прокладку провода предпочтительно осуществлять по полу в трубах, при выходе по стене вверх, для подключения розетки (выключателя) провод укладывают в штробу. Зачастую устанавливают распределительную коробку для подключения нескольких потребителей.
В панельных домах есть свои особенности прокладки кабеля. Внутри панельных стен и потолков уже идут пустые каналы для прокладки кабелей. По технологии изготовления таких панелей, направление каналов может быть разное, как по вертикали, так и по горизонтали от каких либо норм. Как пример, старые панельные дома имеют свою специфику разводки, к розеткам провода поднимаются вертикально по стене, а к люстре (или любому другому прибору освещения) или выключателю, кабель тянули с пола соседа нам Вами.

В такой способ раньше пытались экономить на материалах проводки и общих затратах.
Проектные организации, что получили государственные разрешения, занимаются разработкой схемами различных электропроводок.

При заселении в новостройку, мы попадаем в пустую квартиру, где нам еще предстоит заказать специалиста или попробовать самостоятельно спроектировать нашу схему проводки.

Если Вы решили попробовать свои силы, изначально нужно ознакомиться с правилами безопасности и эксплуатации. Неправильная разводка и подключение к сети повышает риски получения бытовых травм, поэтому желательна консультация специалиста.

Для самостоятельного составления проекта нам понадобятся такие данные:
Сделать план в масштабе каждой комнаты или воспользоваться чертежами компании, что строит дом
Отметить на плане всю большую мебель
Указать места установки потребителей и их нагрузку
Спланировать места размещения распределительных коробок и т.п.
Указать маршрут прокладки кабеля (по полу, потолку или в стене)

Общий план квартиры или дома

Чертежи такого типа зачастую хранятся в документах ЖКХ. Если отсутствует возможность его получить, нарисуйте самостоятельно на бумаге обычный эскиз.
При расположении мебели нужно учитывать, где будут установлены розетки и выключатели, чтобы их не загораживать. Точки доступа должны быть свободны, чтобы не пришлось пользоваться переносками. Все эти факторы рассчитываются от свободной площади помещений.

План комнаты в масштабе

После этого стоит провести анализ нагрузок, что будут у нас в помещении. Это позволит подобрать нужное нам количество автоматических выключателей, группировать потребителей (если это нужно), подобрать к ним защиту, выбрать подходящий нам кабель.
При выборе кабеля стоит учитывать его прокладку. Закрытая или открытая эксплуатация проводов выдерживает разную нагрузку. Всю эту информацию можно найти в электротехнических справочниках, но лучше посоветоваться со специалистом.
Размещение розеток, выключателей и приборов освещения наносят на план, после решение выше указанных задач. Эти все операции способствуют расчету длины провода и кабеля для их закупки.

Расположение электрических точек

Такие планы делают для каждой комнаты отдельно. В случае ремонта или доработки, стоит сохранить свои эскизы и планы, чтобы восстановить особенности схемы, если таковы были.

Компания "Сервал Груп" предоставляет помощь по выбору кабеля, сделает расчет нужных длин. Также мы можем подобрать сопутствующие электротовары, такие как: автоматические выключатели, УЗО, реле напряжения, распределительные шитки, розетки и выключатели.

Компания "Сервал Груп" порекомендует проверенных временем и качеством работы специалистов, которые произведут монтаж электропроводки за умеренную плату.
