ААБл - кабель силовой

Стандарт: ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16. К09-143-2004

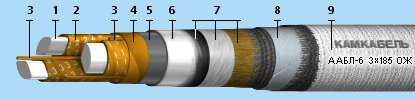

Элементы конструкции алюминиевый высоковольтный кабель ААБл

  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 25-240 кв. мм.,
    • многопроволочная (класс 1 или 2) сечением 70-800 кв. мм.;
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    маркировка жил:
    • цифровая: 1, 2, 3, 4,
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
  3. Заполнение из бумажных жгутов;
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
  6. Алюминиевая оболочка;
  7. Подушка из битума, пленки ПВХ и крепированной бумаги;
  8. Броня из стальных лент;
  9. Наружный покров из стеклянной или кабельной пряжи и покрытие предохраняющее кабель от слипания.

Область применения алюминиевый высоковольтный кабель ААБл:

Кабель высоковольтный алюминиевый ААБл предназначен для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабель высоковольтный алюминиевый ААБл с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

Кабель высоковольтный алюминиевый ААБл предназначен для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабель высоковольтный алюминиевый ААБл предназначен для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Кабель высоковольтный алюминиевый с нестекающим изоляционным пропиточным составом ЦААБл предназначен для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей - не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350










Технические характеристики ААБЛ-1

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 25
Максимальная рабочая температура жилы при перегрузке [°С] 80
Максимальная рабочая температура жилы [°С] 60
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Номинальное постоянное напряжение [кВ] 25
Радиус изгиба кабелей [наружных диаметров] 25
Разность уровней, не более [м] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции, не менее [МОм*км] 200

Технические характеристики ААБЛ-6

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 17
Максимальная рабочая температура жилы при перегрузке [°С] 90
Максимальная рабочая температура жилы [°С] 65
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 6
Номинальное постоянное напряжение [кВ] 15
Радиус изгиба кабелей [наружных диаметров] 25
Разность уровней, не более [м] 20
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции, не менее [МОм*км] 200

Технические характеристики ААБЛ-10

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 25
Максимальная рабочая температура жилы при перегрузке [°С] 80
Максимальная рабочая температура жилы [°С] 60
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Номинальное постоянное напряжение [кВ] 25
Радиус изгиба кабелей [наружных диаметров] 25
Разность уровней, не более [м] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции, не менее [МОм*км] 200


Таблица размеров ААБЛ-1

Количество
и сечение
жил, шт. х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
ААБЛ-1 1х240  2231  37,4
ААБЛ-1 1х240+2х1,5  2288  37,7
ААБЛ-1 1х300  2581  40,2
ААБЛ-1 1х300+2х1,5  2641  40,6
ААБЛ-1 1х400  3074  43,7
ААБЛ-1 1х400+2х1,5  3128  44,1
ААБЛ-1 1х500  3627  47,5
ААБЛ-1 1х500+2х1,5  3698  47,9
ААБЛ-1 1х625+2х1,5  4259  51,3
ААБЛ-1 1х625+2х1,5  4326  51,6
ААБЛ-1 1х800  5210  56,6
ААБЛ-1 1х800+2х1,5  5275  56,9
ААБЛ-1 3х95 ож  2256  36,9
ААБЛ-1 3х95  2395  38,6
ААБЛ-1 3х120 ож  2664  40,1
ААБЛ-1 3х120  2844  42,1
ААБЛ-1 3х150 ож  3013  42,5
ААБЛ-1 3х150  3262  44,8
ААБЛ-1 3х185 ож  3531  45,9
ААБЛ-1 3х185  3864  48,6
ААБЛ-1 3х240 ож  4293  50,2
ААБЛ-1 3х240  4643  53,3
ААБЛ-1 3х70+1х35  2268  37,9
ААБЛ-1 3х95+1х50 ож  2587  39,8
ААБЛ-1 3х95+1х50  2733  41,5
ААБЛ-1 3х120+1х70 ож  3050  43
ААБЛ-1 3х120+1х70  3230  44,9
ААБЛ-1 3х150+1х70 ож  3396  45,2
ААБЛ-1 3х150+1х70  3639  47,5
ААБЛ-1 3х185+1х95 ож  4012  49
ААБЛ-1 3х185+1х95  4324  51,9
ААБЛ-1 3х240+1х120 ож  4885  53,8
ААБЛ-1 3х240+1х120  5273  57,2
ААБЛ-1 4х70 ож  2239  36,8
ААБЛ-1 4х70  2322  37,8
ААБЛ-1 4х95 ож  2705  40,2
ААБЛ-1 4х95  2816  41,4
ААБЛ-1 4х120 ож  3214  43,8
ААБЛ-1 4х120  3359  45,1
ААБЛ-1 4х150 ож  3651  46,4
ААБЛ-1 4х150  3900  48,7
ААБЛ-1 4х185 ож  4320  50,3
ААБЛ-1 4х185  4652  53
ААБЛ-1 4х240 ож  5323  55,5
ААБЛ-1 4х240  5658  58,2

Таблица размеров ААБЛ-6

Количество
и сечение
жил, шт. х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
ААБЛ-6 3х50 ож  2127  37,4
ААБЛ-6 3х70 ож  2486  40,1
ААБЛ-6 3х70  2603  41,5
ААБЛ-6 3х95 ож  2883  43
ААБЛ-6 3х95  3057  44,8
ААБЛ-6 3х120 ож  3257  45,5
ААБЛ-6 3х120  3456  47,5
ААБЛ-6 3х150 ож  3634  47,8
ААБЛ-6 3х150  3896  50,2
ААБЛ-6 3х185 ож  4137  50,8
ААБЛ-6 3х185  4470  53,5
ААБЛ-6 3х240 ож  4981  55,2
ААБЛ-6 3х240  5339  58,2

Таблица размеров ААБЛ-10

Количество
и сечение
жил, шт. х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
ААБЛ-10 3х25 ож  2265  40,5
ААБЛ-10 3х35 ож  2271  39,3
ААБЛ-10 3х50 ож  2507  41,2
ААБЛ-10 3х70 ож  2892  44
ААБЛ-10 3х70  3037  45,4
ААБЛ-10 3х95 ож  3274  47
ААБЛ-10 3х95  3437  48,6
ААБЛ-10 3х120 ож  3654  49,4
ААБЛ-10 3х120  3864  51,3
ААБЛ-10 3х150 ож  4046  51,7
ААБЛ-10 3х150  4338  54,1
ААБЛ-10 3х185 ож  4594  54,7
ААБЛ-10 3х185  4965  57,6
ААБЛ-10 3х240 ож  5435  59,1
ААБЛ-10 3х240  5423  63,2
