Вы здесь: Главная Провод, кабель АВБбШв - кабель силовой



АВБбШв - кабель силовой

Стандарт: ГОСТ 16442-80

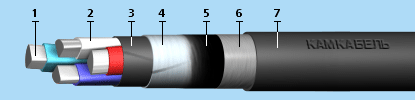

Элементы конструкции кабеля АВБбШв:

  1. Алюминиевая токопроводящая жила (количество жил: 1, 2, 3, 3+1, 4 и 5 шт.) 1 или 2 класса:
       • одножильная сечением 2,5–625 кв. мм,
       • многожильная сечением  2,5–240 кв. мм;
  2. Изоляция из ПВХ пластиката, маркировка жил:
        • цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая;
        • цифровая для кабелей сечением 70 кв. мм и выше: 0, 1, 2, 3, 4;
  3. Поясная изоляция из ПВХ лент;
  4. Броня из двух стальных или стальных оцинкованных лент;
  5. Битум (для сечений свыше 6 кв. мм);
  6. Обмотка из полиэтилентерефталатной пленки (для сечений свыше 6 кв. мм);
  7. Шланг из ПВХ пластиката.

Область применения кабеля АВБбШв:

Силовые кабели АВБбШв предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели АВБбШв изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели АВБбШв предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря. Кабели применяются для прокладки:

  • в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
  • в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
  • для прокладки в пожароопасных помещениях;
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.

Кабель алюминиевые бронированный АВБбШв предназначен для наклонных и горизонтальных трасс.  Кабели АВБбШв не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели АВБбШв в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабелей АВБбШв - 30 лет.

Cечение основных жил, мм2 Строительная длина, м
6,0-16 450
25-70 300
95 и выше 200









Таблица размеров АВБбШв

Количество
и сечение
жил, шт. х кв.мм
Масса кабеля
кг/км
Наружный диаметр
мм
АВБбШв 2x2,5 ож  244  13,0
АВБбШв 2x4 ож  302  14,8
АВБбШв 2x6,0 ож  452  17,3
АВБбШв 2x10 ож  456  18,6
АВБбШв 2x16 ож  545  20,5
АВБбШв 2x25 ож  710  23,6
АВБбШв 2x35 ож  839  25,6
АВБбШв 2x50 ож  1054  28,9
АВБбШв 2x70  1137  28,0
АВБбШв 2x95  1384  30,8
АВБбШв 2x120  1598  32,9
АВБбШв 2x150  1904  36,0
АВБбШв 2x185  2216  38,7
АВБбШв 2x240  2711  42,9
АВБбШв 3х2,5 ож  271  13,5
АВБбШв 3х4 ож  341  15,4
АВБбШв 3x6,0 ож  489  18,0
АВБбШв 3x10 ож  496  19,5
АВБбШв 3x16 ож  600  21,4
АВБбШв 3x25 ож  788  24,8
АВБбШв 3x35 ож  966  27,3
АВБбШв 3x50 ож  1107  27,3
АВБбШв 3x70 ож  1366  29,9
АВБбШв 3x70  1438  31,4
АВБбШв 3x95 ож  1694  33,2
АВБбШв 3x95  1792  35,0
АВБбШв 3x120 ож  1978  35,6
АВБбШв 3x120  2122  38,1
АВБбШв 3x150 ож  2330  38,7
АВБбШв 3x150  2491  41,2
АВБбШв 3x185 ож  2764  42,0
АВБбШв 3x185  2959  44,8
АВБбШв 3x240 ож  3507  47,5
АВБбШв 3x240  3730  50,5
АВБбШв 3x6,0+1x4,0 ож  549  19,2
АВБбШв 3x10+1x6,0 ож  562  20,9
АВБбШв 3x16+1x10 ож  684  23,1
АВБбШв 3x25+1х16 ож  962  27,3
АВБбШв 3x35+1х16 ож  1070  28,7
АВБбШв 3x50+1х25 ож  1272  29,9
АВБбШв 3х70+1х35 ож  1564  32,7
АВБбШв 3х70+1х35  1645  34,5
АВБбШв 3х95+1х50 ож  1991  37,1
АВБбШв 3х70+1х35  1645  34,5
АВБбШв 3х120+1х70 ож  2355  40,0
АВБбШв 3х120+1х70  2473  42,1
АВБбШв 3х150+1х70 ож  2674  42,7
АВБбШв 3х150+1х70  2842  45,3
АВБбШв 3х185+1х95 ож  3245  47,0
АВБбШв 3х185+1х95  3453  50,0
АВБбШв 3х240+1х120 ож  4035  52,1
АВБбШв 3х240+1х120  4328  56,5
АВБбШв 4х2,5 ож  306  14,4
АВБбШв 4х4 ож  390  16,5
АВБбШв 4x6 ож  550  19,2
АВБбШв 4x10 ож  575  20,9
АВБбШв 4x16 ож  704  23,1
АВБбШв 4x25 ож  962  27,3
АВБбШв 4x35 ож  1159  29,6
АВБбШв 4x50 ож  1352  30,1
АВБбШв 4x70 ож  1685  33,2
АВБбШв 4x70  1765  34,7
АВБбШв 4x95 ож  2135  37,1
АВБбШв 4x95  2251  39,1
АВБбШв 4x120 ож  2505  39,8
АВБбШв 4x120  2631  42,0
АВБбШв 4x150 ож  2913  42,8
АВБбШв 4x150  3101  45,4
АВБбШв 4x185 ож  3516  46,9
АВБбШв 4x185  3747  49,9
АВБбШв 4x240 ож  4428  52,6
АВБбШв 4x240  4676  55,6
АВБбШв 5х2,5 ож  343  15,4
АВБбШв 5х4 ож  452  17,7
АВБбШв 5x6 ож  509  19,0
АВБбШв 5х10 ож  674  22,3
АВБбШв 5х16 ож  834  24,8
АВБбШв 5х25 ож  1156  29,4
АВБбШв 5х35 ож  1386  32,1
АВБбШв 5х50 ож  1732  36,0
АВБбШв 5х70  2209  39,1
АВБбШв 5х95  2750  43,4
АВБбШв 5х120  3221  46,3
АВБбШв 5х150  3849  50,6
АВБбШв 5х185  4565  54,8
АВБбШв 5х240  5739  61,3


Технические характеристики АВБбШв

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
Максимальная рабочая температура жилы [°С] 70
Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 1
Радиус изгиба кабелей [наружных диаметров] 7.5
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании [°С] 160

Токовая нагрузка АВББШВ-1

Cечение жилы, кв.мм Не более А
0,75
10
1,5  16
2,5  25

Токовая нагрузка АВББШВ-6

Сечение, кв.мм в земле на воздухе
35  110  105
50  130  125
70  160  155
95  195  190
120  220  220
150  250  250
185  285  290
240  335  345
