Система молниезащиты и заземления Jupiter

Компания "СЕРВАЛ ГРУП" предлагает комплексное решение – систему молниезащиты и заземления Jupiter от компании ДКС. Она предназначена для перехвата разряда молнии и безопасного отведения тока в землю.

Применяемые проводники имеют покрытие, стойкое к коррозии и гарантирующее длительный срок службы. Широкий ассортимент соединителей и держателей делает монтаж системы быстрым и позволяет без затруднений прикрепить проводники к практически любым поверхностям. Характеристики системы соответствуют всем действующим нормативным требованиям, что позволяет применять ее как в частном, так и промышленном строительстве.

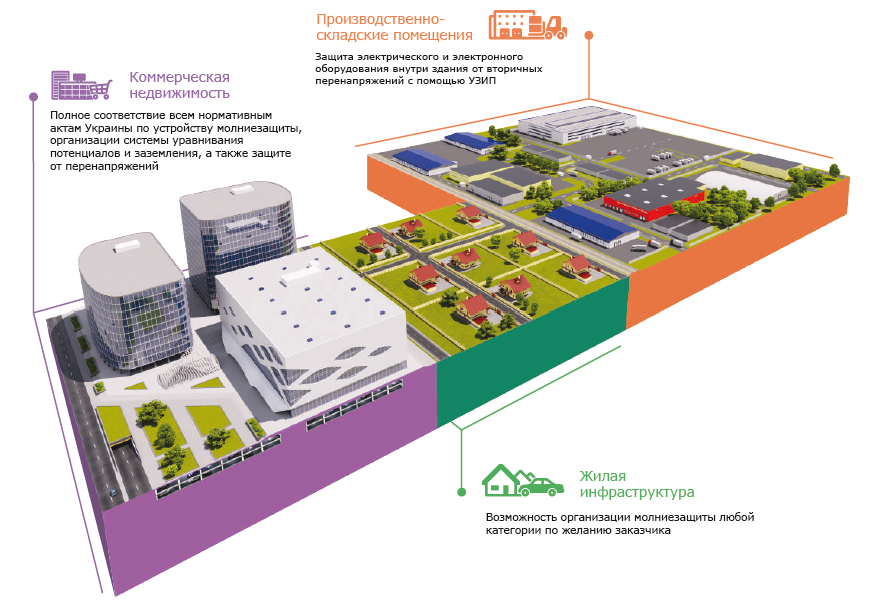

Система молниезащиты ДКС
(увеличить)

В текущем году украинский рынок молниезащиты и заземления претерпел значительные изменения: ощутимо изменился баланс сил на объектах, а также усложнились требования заказчиков. Следуя сложившейся конъюнктуре, серьезные шаги в развитии этого продуктового направления проделала компания «ДКС», совершенствуя собственную группу Jupiter. Были пересмотрены все принципы развития данной отрасли – расширен ассортимент, складские запасы продукции, оптимизирована стоимость каждой позиции, введены в действие профильные проектные сервисы, включена в активную работу партнерская сеть. В перспективе у компании запланирован целый ряд дополнительных маркетинговых инициатив. Весь этот комплекс мер позволяет качественно преображать сложившиеся традиции бизнес-процессов на рынке.

Хочется более подробно познакомить специалистов с содержанием системы Jupiter и некоторыми подходами в организации молниезащиты и заземления.

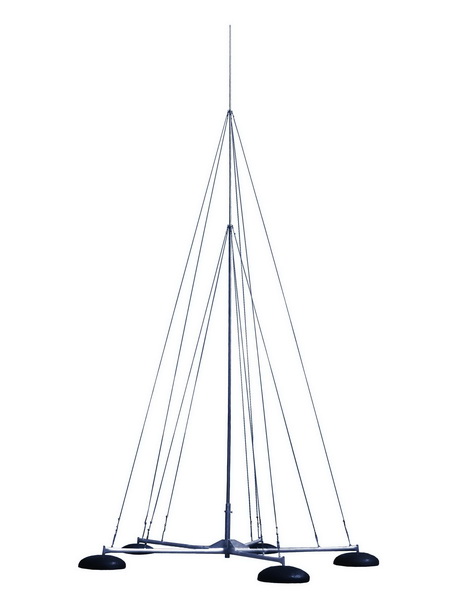

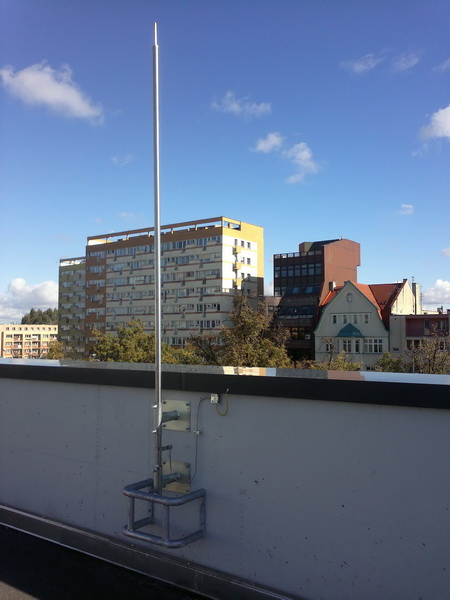

В ассортименте «ДКС» представлены молниеприемники как для установки непосредственно на кровлю, так и для крепления к стенке выступающей надстройки (рис. 1 и 2).

(нажмите для увеличения)
Молниеприемник Молниеприемник

Когда все выступающие над кровлей части защищены от удара молнией, появляется необходимость защиты объекта целиком. Для этого на кровле создаётся молниеприемная сетка. По кровле раскладывается пруток, разбивая её на квадраты с заданной длиной стороны (рис. 3).

Молниеприемная сетка

Для большинства зданий (3 категория) шаг сетки составляет 10-15 метров. Каждое пересечение должно быть надёжно электрически соединено, для чего используются специальные болтовые соединители (рис. 4).

Болтовые соединители

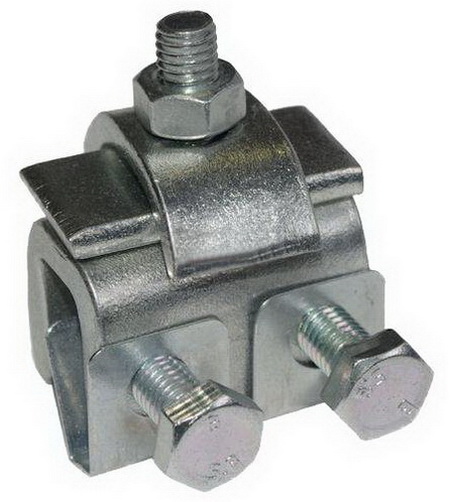

Помимо этого, все находящиеся на кровле металлические конструкции (перила, лестницы, рамы с оборудованием) также должны быть присоединены к сетке. Для этого используется специальный фальцевый зажим (рис. 5).

Фальцевый зажим

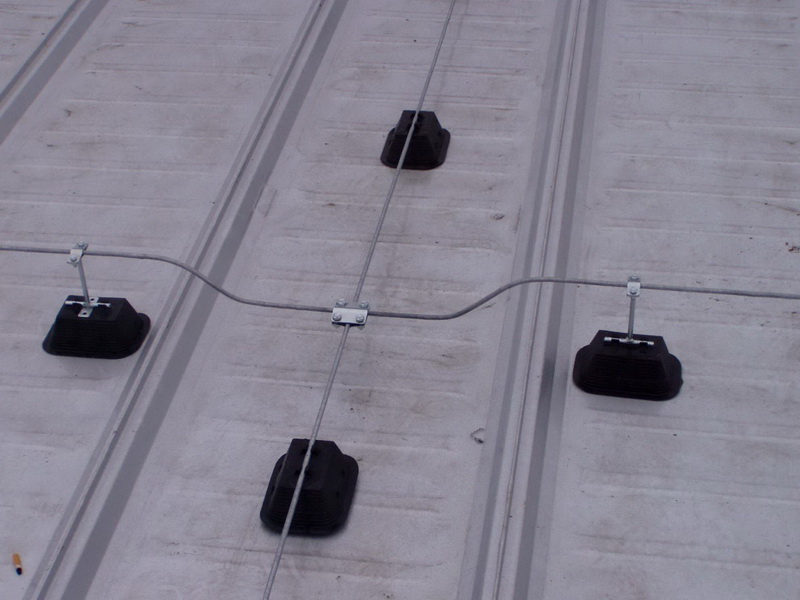

Все предлагаемые материалы могут быть горячеоцинкованными, что в сочетании с уходом от сварных соединений гарантирует действительно долгий срок службы, эстетичный внешний вид и высокую скорость монтажа. Для дистанцирования сетки от кровли используются специальные держатели (рис. 6).

Специальные держатели

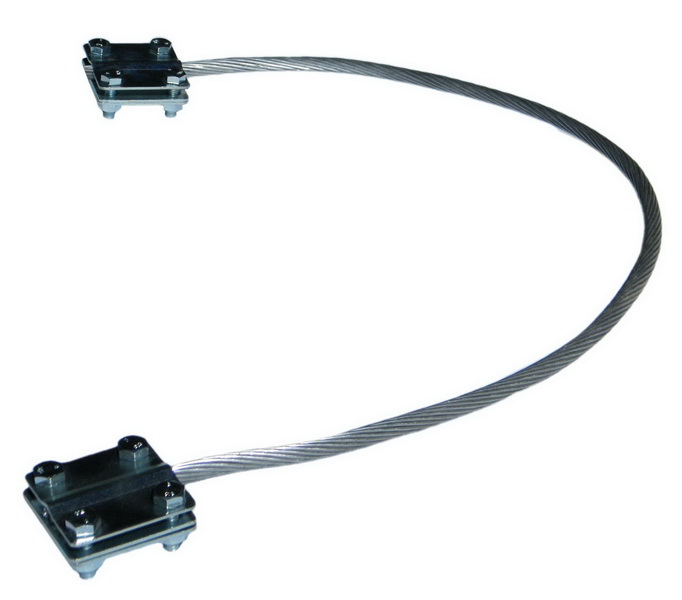

Это с одной стороны повышает вероятность попадания молнии именно в сетку, а не в кровлю, и с другой предохраняет кровлю от термического удара, т. к. разряд мгновенно нагревает катанку в месте попадания. На длинных участках катанки (более 50 м) необходимо делать вставки из алюминиевого троса (порядка 0,5 м) для компенсации температурных колебаний (рис. 7).

Вставки из алюминиевого троса

В качестве защитного барьера иногда может использоваться толстостенная металлическая кровля, но при соблюдении надёжного электрического контакта между листами, что очень проблемно выполнить и проконтролировать.

В случаях, когда на зданиях применяется скатная кровля, принцип построения не меняется. На здании строится молниеприемная сетка по тем же принципам. Для фиксации сетки на таких кровлях применяются специальные держатели, позволяющие закрепить проволоку на скате и коньке, не прибегая к проделыванию отверстий в покрытии (рис. 8 и 9).

Специальные держатели Специальные держатели

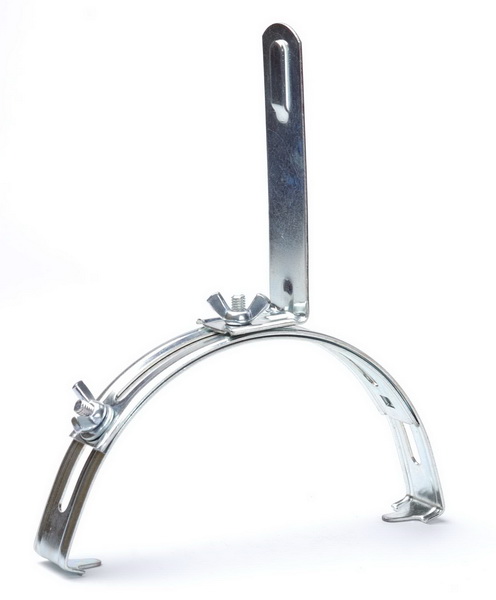

Ширина зажима конькового держателя регулируется и фиксируется гайкой с барашком (рис. 10). Также возможно применение специальных фитингов в сочетании с кровельными саморезами и уплотнительными прокладками (рис. 11).

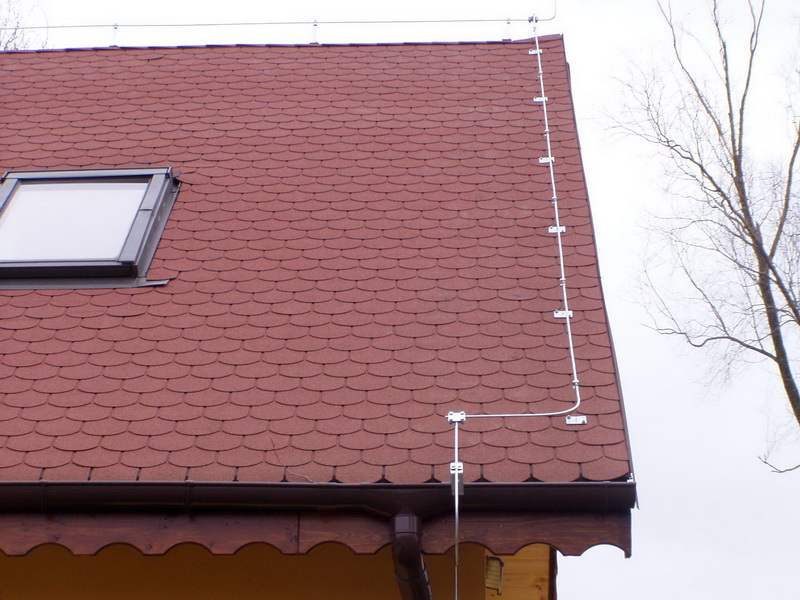

Держатель для водосточных желобов позволяет быстро и просто смонтировать сетку по периметру, используя существующие коммуникации (рис. 12).

Держатель для водосточных желобов

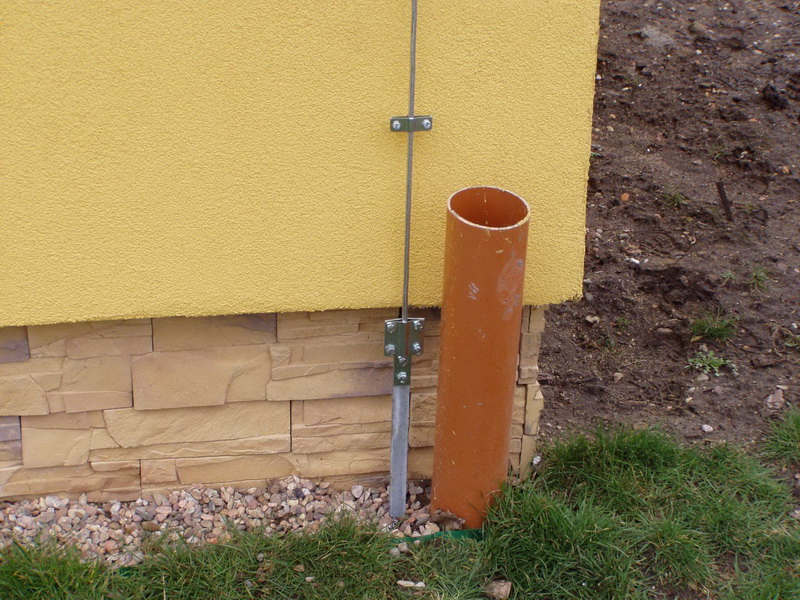

Токоотводом называется опуск проводника от сетки и молниеприемников к контуру заземления. Он выполняется либо из той же катанки, что и сетка, либо из полосы 25х4 и 40х4 мм. Токоотводы должны опускаться по углам здания, а также по его периметру, не реже чем двойной шаг сетки. По возможности следует использовать для опусков уже существующие водосточные трубы. Если фасад здания выполнен из горючих материалов, то нормативно необходимо выдержать расстояние токоотвода от него не менее 10 мм, поэтому в таких случаях требуется применять фасадные держатели увеличенной длины (от 160 мм). Токоотвод нужно надёжно соединять специальными болтовыми соединителями с сеткой и контуром заземления. Граница открытого воздуха и грунта является наиболее химически активной, поэтому места входа токоотвода в грунт необходимо дополнительно обматывать антикоррозийной лентой. Помимо использования в качестве токоотводов молниезащиты, полоса и держатели часто применяются внутри промышленных помещений: полоса прокладывается по периметру помещения и  соединяется с главной заземляющей шиной. В дальнейшем к ней подключаются корпуса оборудования, а также инженерные коммуникации, которые необходимо заземлить.

Контур заземления необходим для обеспечения равномерного растекания тока молнии в грунте. Он должен обладать заданным сопротивлением, в частности если он предназначен только для системы молниезащиты, то общее сопротивление не должно превышать 10 Ом. Как правило, контур выполняют следующим образом: по периметру здания копается траншея, в которую укладывается горячеоцинкованная полоса 40х4 мм – она называется «горизонтальным заземлителем». Для существенного снижения сопротивления контура, его дополнительно усиливают вертикальными заземлителями, которые забиваются вглубь и надёжно соединяются с полосой.

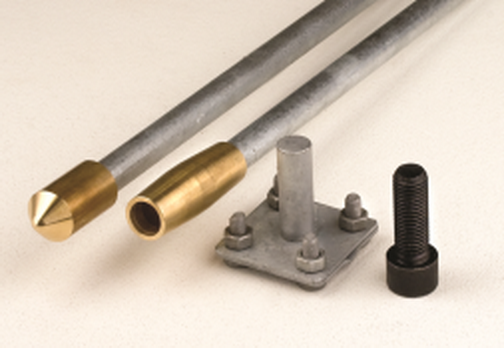

Расстояние между вертикальными соединителями зачастую выбирается равным длине самих заземлителей. В случае дефицита места для построения классического контура, а также для наличия возможности уменьшать сопротивление системы с течением времени, применяются глубинные заземлители из стержней круглого сечения.

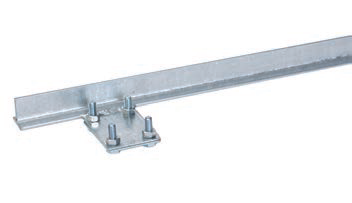

Все соединения полосы с заземлителями и между собой необходимо делать болтовыми, что увеличит срок эксплуатации контура заземления в разы.

Надеемся, что данная статья помогла более четко охватить ключевые шаги в построении системы молниезащиты. Также подчеркнем, что при любых сложностях с реализацией решения всегда есть возможность обратиться к профильным специалистам.
