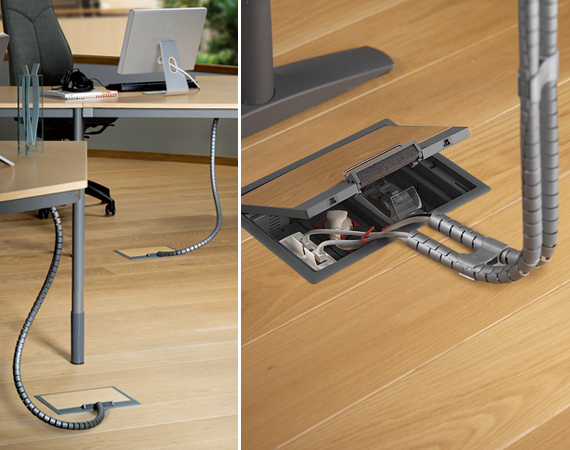

Часто при прокладке кабельных трасс в офисных помещениях с открытой планировкой возникает вопрос о применении напольных коммутационных люков для организации рабочих мест. Оптимальным решением станут коммутационные люки от Schneider Еlectric входящих в новую линейку продуктов Optiline 45 для коммерческих зданий.

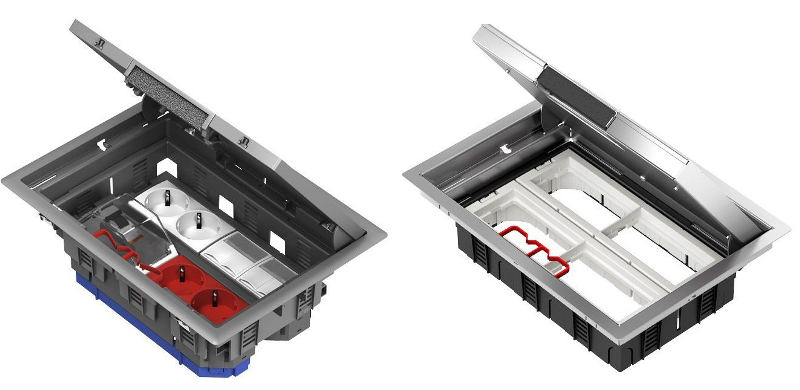

Люки представлены в трех модификациях: под 4, 6 и 8 механизмов популярного типоразмера 45х45 мм (Рис. 1), (Рис. 2).
Рис.1 Люки из пластика

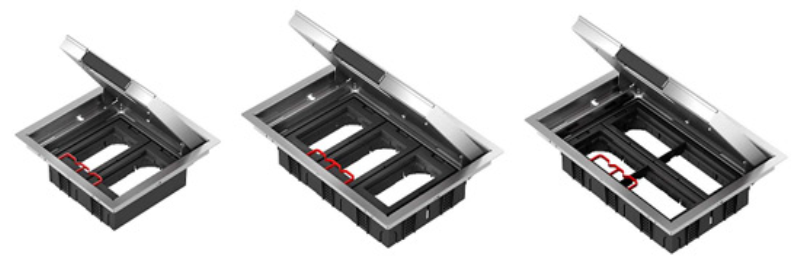

Рис.2 Люки из нержавеющей стали
Розеточные суппорты совместимыми с любыми изделиями других производителей этого формата.

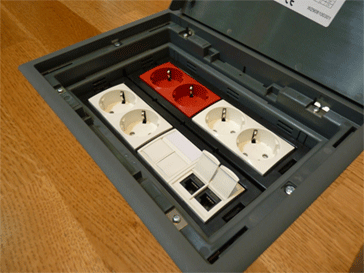

К тому же, в линейке Optiline 45, Schneider Electric предлагает широкий выбор приемлемых по цене силовых и слаботочных розеток, объединенных в серию Altira (Рис. 3).
Они отличаются сверхбыстрым и безопасным способом монтажа за счет применения самозажимных клемм. Скорость подключения одной розетки не более 10 секунд, блока из 2 розеток при заранее подготовленных перемычках – 15 секунд.
Отличительная особенность люков состоит в том, что одни и те же модели изготавливаются как из пластика, так и из нержавеющей стали и имеют практически идентичные габариты.

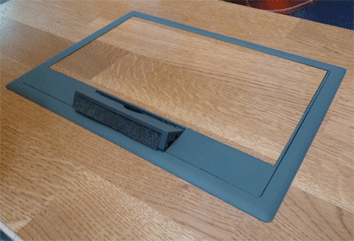

Модели из пластика имеют высокое качество материалов из которого изготовлены, а также точную подгонку всех частей корпуса. Конструкция проста, удобна и эргономична (Рис. 5, Рис. 6).

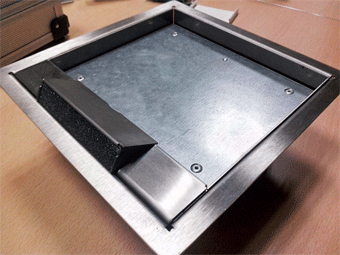

Люки из нержавейки (Рис. 7) - настоящее открытие для украинских потребителей благодаря соотношению цена - качество и могут составить достойную конкуренцию решениям из пластика.
Рис.5 |
Рис.6 |
Рис.7 |
Для тех, кто никогда не сталкивался с эксплуатацией подобных изделий, поделимся опытом. Жизненный цикл люков, изготовленных из пластика при активной эксплуатации и постоянном физическом воздействии относительно невелик. Со временем они подвержены деформации, могут разваливаться, приобретать непрезентабельный вид. Хотя производитель заявляет допустимую нагрузку на модели из пластика и нержавейки одинаковый и равен 300 кг. В то же время люки, изготовленные из металла в «офисных» условиях имеют практически неограниченный ресурс. И если вы не хотите платить дважды, это единственное правильное решение для зон с повышенной интенсивностью передвижения людей.
Можно отметить следующие преимущества люков из нержавейки:
- практически неограниченный ресурс;
- достаточно великая толщина вкладываемого покрытия в крышку.
Отдельно нужно отметить, что глубина крышки позволяет установить в нее не только ковролин, но и плитку толщиной до 15 мм.
Для закрепления самого каркаса лючка служит подпружиненный фиксатор, позволяющий защелкиванием установить каркас без наличия инструмента в пол толщиной от 10 мм.

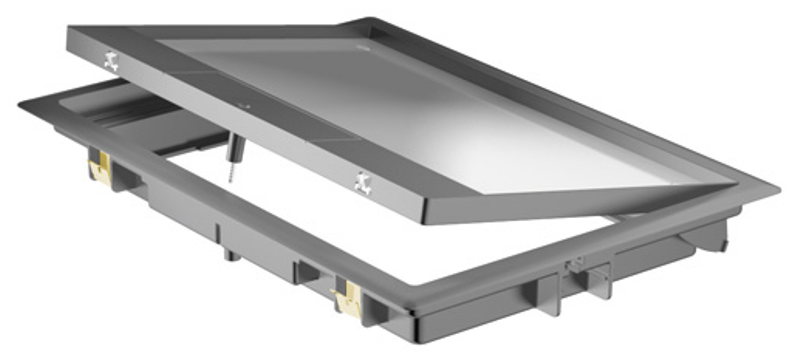

Отдельно можно приобрести так называемые лючки доступа (см. рис.). Они представляют собой корпус люка с крышкой без розеточных суппортов. Невысокая стоимость оправдывает смысл их использования.
Допустимая нагрузка 300 кг.
Габариты и наполнение
Габариты люков в горизонтальной плоскости - 199х199 (для люков на 4 механизма 45х45) и 199х276 мм (для люков на 6 и 8 механизма 45х45).
Розеточные суппорты могут быть размещены на глубине от 70 до 100 мм в пластиковых люков и от 80 до 110 в стальных, шаг регулировки глубины – 5 мм. Специальный переходник позволяет размещать в лючке автоматические выключатели и УЗО.
Установка
Напольные лючки OptiLine 45 подходят для монтажа во все типы полов, как фальшполы (розеточные лючки и лючки доступа устанавливаются прямо в подготовленное отверстие панели фальшпола), так и бетонные полы.

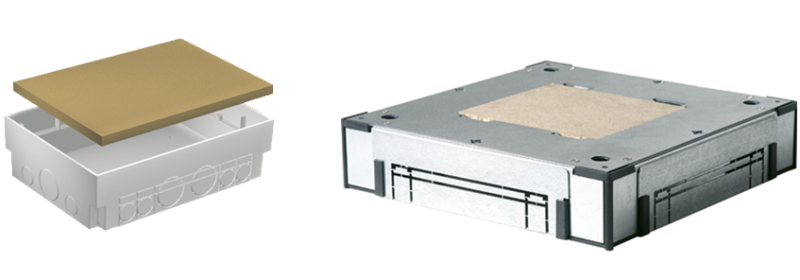

Для фальшпола предусмотрен специальный крепежный комплект в виде двух винтовых зажимов. Для заливных полов можно использовать два типа установочных коробок (Рис. 9). Недорогие пластиковые с регулируемой глубиной 75-95 мм и оцинкованные с фиксированной глубиной 250 или 350 мм. Последние поставляются в рамках единого решения по организации подпольных кабельных каналов для заливных полов. Оба типа коробок комплектуются защитными крышками из ДСП, для защиты от попадания цементного раствора.
Рис.9

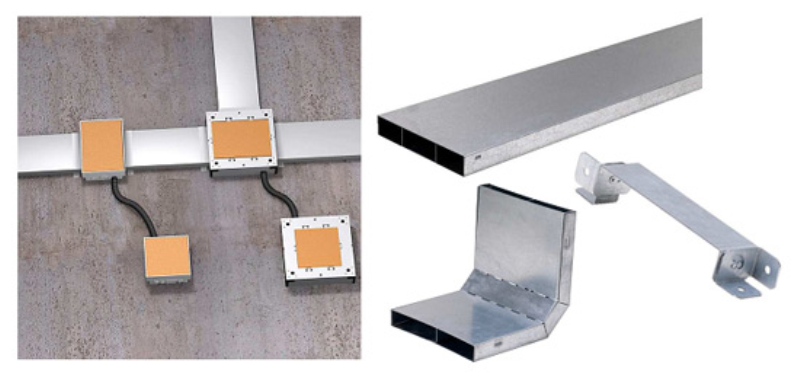

В ассортименте линейки OptiLine 45 также входят короба из оцинкованной стали (Рис. 10), совместимые с лючками OptiLine4 5 и установочными коробками.
Короба поставляются отрезками по 2 метра и представлены восемью типоразмерами:
- двухсекционные короба: 150х28 мм, 150х38 мм, 200х28 мм, 200х38 мм;
- трёхсекционные короба: 250х28 мм, 250х38 мм, 350х28 мм, 350х38 мм.
Система короба состоит из самого лотка, крышки, скоб крепления и переходов для перевода короба из горизонтальной плоскости в плоскость стены.
Рис.10
Комплектация и нюансы
В комплект поставки лючка входит:
- каркас люка с крышкой;
- монтажные суппорты для прямого защёлкивания механизмов 45х45 (регулируются по высоте);
- держатель/организатор кабеля (расположен рядом с выводом кабеля в крышке люка);
- две перегородки;
- шесть зажимов для кабеля.
Рис.11

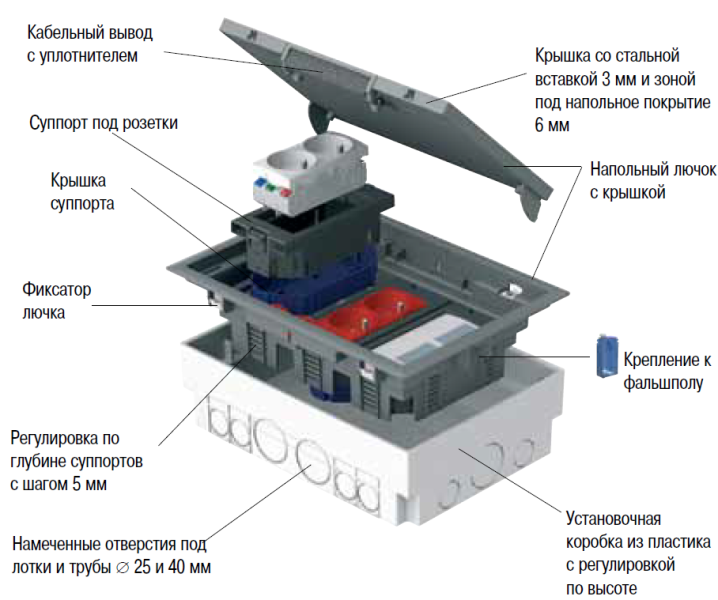

Среди нужных дополнительных аксессуаров следует отметить крышку суппорта (указана на Рис. 11), которая является необходимой защитой в качестве электрической безопасности.
Сделаем наши офисы комфортными, безопасными и эргономичными!
