N2XН - кабель силовой огнестойкий безгалогенный (аналог ВВГнгд или ВВГнг-LS).

Электроэнергетический медный кабель (N)2XН с изоляцией, оболочкой и заполнением из безгалогенных веществ. Предназначен кабель безгалогенный медный N2XН для передачи энергии внутри помещений, на открытом пространстве или в бетоне.

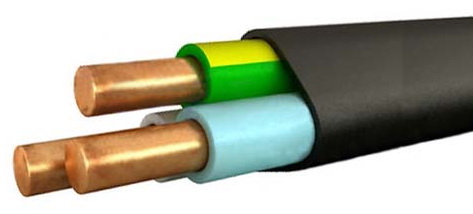

N2XН - кабель силовой огнестойкий безгалогенный

Технические характеристики N2XН:

  • кабель управления и передачи энергии в соответствии DIN VDE 0276 часть 604 соотв. HD 604 S1 часть 1 и часть 5G
  • сопротивление (при 208C) в соотв. VDE 0295 кл. 1 или 2, IEC 60228, HD 383 кл. 1 или 2
  • диапазон температур:
    при изгибах: – 50C до +500C
    неподвижно: –300C до +900C
  • номинальное напряжение U0/U: 0,6/1 кВ
  • переменный ток, 50 Гц: 4 кВ
  • минимальный радиус изгиба:
    одножильный: около 15 x диаметр
    многожильный: около 12 x диаметр

Испытания N2XН

  • пожаростойкость в соответствии c VDE 0472 часть 804, исп. С, IEC 60332-3 и HD 405.3
  • плотность дыма в соответствии с VDE 0472 часть 816, исп. C, IEC 601034-1/ 601034-2, HD 606 и BS 7622 часть 1 и 2

Структура кабеля N2XН

  • голые медные проводники однопроволочные или многопроволочные в соотв. DIN VDE 0295 кл. 1 или 2, BS 6360 кл. 1 или 2, а также IEC 60228 кл. 1 или 2, HD 383
  • изоляция жил из специальной шитой полиэтиленовой смеси, 2XI1 в соотв. HD 604 S1
  • цвет жил в соотв. DIN VDE 0293, HD 186
  • жилы скручены в слои
  • общее заполнение между жилами из специальной смеси
  • наружная оболочка из термопластического полиофиновой смеси, HM4 соотв. HD 604 S1, цвет оболочки черный

Преимущества кабеля N2XН

  1. не содержат галогенов,
  2. не выделяют токсичных газов
  3. незначительное распространение горения и образование дыма

Применение кабеля N2XН

Безгалогеносодержащий медный кабель N2XН для передачи энергии с улучшенной пожаростойкостью применяется там, где возможны при пожаре предупреждения повреждения материальных ценностей и людей. Например, в индустриальных установках, зданиях, гостиницах, аэропортах, метро, вокзалах, больницах, универмагах, банках, школах, театрах, кинотеатрах, высокоэтажных домах, центрах управления и т.д. Предназначен кабель медный негорючий N2XН для прокладки в сухих, влажных или мокрых помещениях, также и в открытом пространстве, но не прямо в землю или воду.

CE = кабельная продукция произведенная в соответствии с общеевропейскими требованиями по электротехнике 73/234/EWG, а также 93G/68/EWG.

rm = круглый многопроволочный провод, re = круглый однопроволочный провод.

G = с желто-зеленой жилой, X =без желто-зеленой жилы


Число жил x сечение мм2 Внешний Ø прибл. Вес меди кг/км Вес кабеля прибл. кг/км
N2XН 12 x 4re 21,2 461 800
N2XН 7x 4re 17,2 269 530
N2XН 30 x 2,5re 28,0 720 1180
N2XН 24 x 2,5re 27,0 576 990
N2XН 19 x 2,5re 24,0 456 800
N2XН 14 x 2,5re 22,0 336 630
N2XН 12 x 2,5re 21,0 288 560
N2XН 10 x 2,5re 20,5 240 500
N2XН 7x 2,5 re 17,0 168 370
N2XН 30 x 1,5re 26,0 432 950
N2XН 24 x 1,5re 25,0 346 850
N2XН 19 x 1,5re 22,0 274 700
N2XН 14 x 1,5re 20,0 202 550
N2XН 12 x 1,5re 19,0 173 520
N2XН 10 x 1,5re 18,5 144 480
N2XН 7x 1,5re 15,5 101 350
N2XН 5x 16re 24,0 768 1200
N2XН 5x 10re 21,0 480 850
N2XН 5x 6re 18,5 288 600
N2XН 5x 4re 17,0 192 450
N2XН 5x 2,5 re 16,0 120 350
N2XН 5x 1,5 re 14,5 72 280
N2XН 4x 240 rm 56,0 9216 10550
N2XН 4x 185 rm 49,5 7104 8100
N2XН 4x 150 rm 45,8 5760 6550
N2XН 4x 120 rm 40,2 4608 5350
N2XН 4x 95rm 36,0 3648 4250
N2XН 4x 70rm 32,0 2668 3200
N2XН 4x 50rm 28,0 1920 2300
N2XН 4x 35rm 27,0 1344 1890
N2XН 4x 25rm 25,0 960 1440
N2XН 4x 16re 20,0 614 930
N2XН 4x 10re 18,0 384 670
N2XН 4x 6re 16,0 230 470
N2XН 4x 4re 15,0 154 370
N2XН 4x 2,5 re 14,0 96 290
N2XН 4x 1,5 re 13,0 58 235
N2XН 3x 240/120 rm 53,4 8064 9300
N2XН 3x 185/95 rm 47,2 6240 7200
N2XН 3x 150/70 rm 43,3 4992 5750
N2XН 3x 120/70 rm 38,0 4128 4750
N2XН 3x 95/50 rm 34,9 3216 3750
N2XН 3x 70/35 rm 31,4 2352 2800
N2XН 3x 50/25 rm 28,5 1680 2100
N2XН 3x 240 rm 49,2 6912 8000
N2XН 3x 185 rm 44,1 5328 6150
N2XН 3x 150 rm 39,2 4320 5000
N2XН 3x 120 rm 34,9 3456 4000
N2XН 3x 95 rm 32,0 2736 3250
N2XН 3x 70 rm 29,2 2016 2450
N2XН 3x 50 rm 25,2 1440 1750
N2XН 3x 35 rm 24,9 1008 1550
N2XН 3x 25 rm 21,8 720 1120
N2XН 3x 16 re 20,0 461 770
N2XН 3x 10 re 18,0 288 600
N2XН 3x 6 re 16,0 173 420
N2XН 3x 4 re 15,0 115 350
N2XН 3x 2,5 re 14,0 72 280
N2XН 3x 1,5 re 13,0 43 220
N2XН 2x 25 rm 21,0 480 930
N2XН 2x 16 re 17,8 307 620
N2XН 2x 10 re 16,2 192 450
N2XН 2x 6 re 14,1 115 335
N2XН 2x 4 re 13,2 77 275
N2XН 2x 2,5 re 12,2 48 220
N2XН 2x 1,5 re 12,0 29 185
N2XН 1x 300 rm 30,0 2880 2970
N2XН 1x 240 rm 28,0 2304 2370
N2XН 1x 185 rm 25,0 1776 1910
N2XН 1x 150 rm 23,0 1440 1480
N2XН 1x 120 rm 21,0 1152 1200
N2XН 1x 95 rm 19,0 912 960
N2XН 1x 70 rm 17,0 672 710
N2XН 1x 50 rm 15,0 480 510
N2XН 1x 35 rm 12,0 336 390
N2XН 1x 25 rm 11,0 240 290
N2XН 1x 16 re 10,0 154 190
N2XН 1x 10 re 9,0 96 140
N2XН 1x 6 re 9,0 58 90
N2XН 1x 4 re 8,0 39 68
