Сегодня мы не представляем свою жизнь без электричества. Однако, помимо комфорта и удобств электричество таит в себе угрозу. Опасность, в первую очередь, связана с возможностью поражения людей током и, во вторую, - с пожарами, возникающими из-за неисправности электрооборудования и повреждения электропроводки. Степень опасности зависит от многих параметров: напряжения, величины и времени воздействия тока на организм и т. д
Защита людей от поражения электрическим током, а также от пожаров, к которым может привести нарушение изоляции электропроводки, обеспечивается устройствами защитного отключения (УЗО).

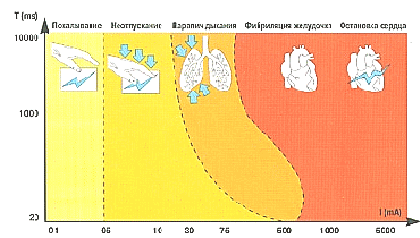

Последствия воздействия электрического тока на организм человека:
Т - длительность воздействия в милисекундах (ms)
I - величина тока в милиамперах (mА)
Таблица выбора УЗО ВД63 для автоматических выключателей ВА63 по номинальному току:
Ном. Ток (А)
| Автоматический выключатель ВА63 | УЗО ВД63 |
| 6 | 25 |
| 10 | 25 |
| 16 | 25 |
| 25 | 25 |
| 32 | 40 |
| 40 | 40 |
| 50 | 63 |
| 63 | 63 |
УЗО выбирается по двум параметрам: чувствительности (номинальный отключающий дифференциальный ток) и номинальному току. Для защиты человека от поражения током мы предлагаем УЗО ВД63 гаммы "Домовой" чувствительностью 30 мА. Для защиты от возникновения пожара из-за износа или повреждения изоляции служат УЗО чувствительностью 30 мА (для простых схем) и 100 или 300 мА (для каскадных сложных схем). Номинальный ток нагрузки УЗО (ВД63) должен быть выше или равен току устройства защиты. Например, если прибор защищен автоматическим выключателем ВА63 с номинальным током 16 А, то следует использовать УЗО ВД63 с номинальным током 25 А и выше.

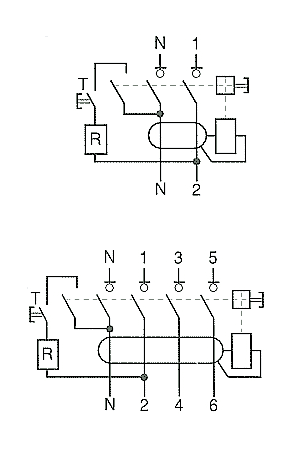

Дифференциальные выключатели нагрузки ВД63:
| Кол-во полюсов | Кол-во модулей | ||
ГОСТ Р 51326.1-99 (МЭК 61008.1-96)
Функции и применение:
Дифференциальный выключатель нагрузки реализует:
- защиту цепей от повреждений изоляции;
- защиту людей от поражения электрическим током при прямых или косвенных контактах с токопроводящими частями;
- защиту электроустановки от возгорания;
- селективность защит при каскадном соединении аппаратов на токи утечки 30 и 300 мА.
Характеристики:
- класс: АС;
- ном. ток: 25-63 А;
- ном. отключающий дифференциальный ток: 30, 100, 300 мА;
-
ном. напряжение:
- D 2 полюса: 230 В пер. тока;
- 4 полюса: 400 В пер. тока;
-
сечение кабелей:
- минимальное: 1 мм2 для жестких или гибких кабелей;
- максимальное: 25 мм2 для жестких кабелей.

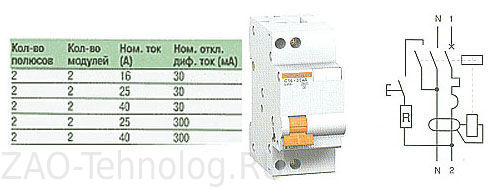

Дифференциальные автоматические выключатели АД6З:
Гамма "Домовой" также включает в себя УЗО, совмещенные с автоматическим выключателем. Представляем дифференциальный автоматический выключатель АД63 гаммы "Домовой". Этот механизм совмещает в себе функции автоматического выключателя ВА63 (защита от перегрузок или коротких замыканий) и УЗО ВД63 (защита от токов утечки).
ГОСТ Р 51 327. 1-99 (МЭК 61 009. 1-96)
Функции и применение:
Автоматический выключатель дифференциального тока реализует:
- комплексную защиту цепей от коротких замыканий, перегрузок и повреждений изоляции;
- защиту людей от поражения электрическим током при прямых или косвенных контактах с токопроводящими частями.
Характеристики:
- класс: АС;
- ном. ток: 16, 25, 40 А;
- ном. напряжение: 230 В;
- максимальный ток отключения: 4,5 кА.
Заказать (купить) данную продукцию вы можете по тел. (044)361-93-06, (097)899-20-00, (099)344-55-27, (073)102-73-23.
Доставка по Киеву производится в течении 1-3 рабочих дней после согласования заказа.
Отправка (доставка) по Украине производится силами грузоперевозчиков Новая Почта, Деливери, Ин Тайм ежедневно, обычно на следующий рабочий день после поступления заказа. В исключительных случаях для формирования и отгрузки заказа может понадобиться от 2-х до 5-ти рабочих дней.
Самовывоз со склада компании производится по предварительному согласованию с менеджерами компании.
Надеемся на длительное и плодотворное сотрудничество!
