УЗО И ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ
Что выбрать - УЗО или дифференциальный автомат?
Большинство потребителей не видят разницы между устройством защитного отключения (УЗО) и дифференциальным автоматом, но при построении электросети в квартире или частном доме это имеет определенное значение. Давайте же узнаем принцип работы этих устройств и решим что нам нужно.
УЗО и дифавтомат внешне очень схожи, но функции у них разные.

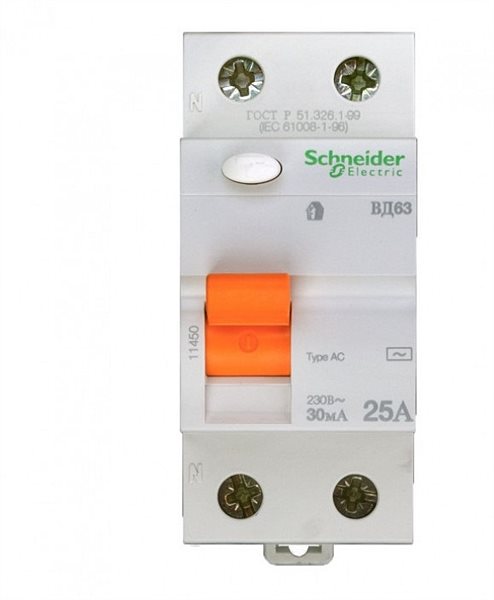

УЗО срабатывает, если в сети появляется дифференциальный ток – другими словами происходит утечка тока. В первую очередь может пострадать человек, если он прикоснется к поврежденному оборудованию, к тому же при утечке тока изоляция нагревается, что может вызвать возгорание и пожар. УЗО устанавливают, чтобы защитить людей от удара электрическим током и повреждений электропроводки. Другими словами УЗО является индикатором, который следит, чтобы ток не «убежал» от Ваших электроприборов, лампочек и т.д. В основе принципа работы УЗО лежит сравнение входящего и выходящего тока. Если ток не равен или больше установки (номинальный отключающий ток УЗО в мА), то УЗО отключается.
Устройство защитного отключения бывает электронного и электромеханического исполнения. Более надежным является электромеханическое, потому, что если в цепи "отпадет ноль" оно всеравно исполнит свою функцию и отключится.
УЗО бывает нескольких типов: АС, А, В, S.
- УЗО типа АС реагирует на мгновенный переменный дифференциальный ток утечки.
- Тип А реагирует, как на переменный, так и на пульсирующий ток утечки, который может медленно нарастать или возникать внезапно.
- Тип В встречается очень редко и в основном в промышленности, так как он способен реагировать на утечку выпрямленного тока.
- Тип S (селективное) еще называют противопожарным. Данное УЗО срабатывает с задержкой 0,2-0,5с, поэтому человека оно не защищает, а лишь защищает от возникновения пожара. Устанавливается в начале линии, сразу после входного автомата и защищает вводной кабель и автоматику в щитке. Другими словами является второй ступенью диф. защиты от пожара всего дома.
Визуальной отличительной чертой УЗО и дифавтомата является их маркировка.
Устройство защитного отключения принято указывать по амперажу (16А, 25А, 32А и т.д), в то время, как дифавтоматы указываются по характеристике отключения (С16, В25, С32 и т.д).
Приведу Вам пример:
На кухне стоит электрическая плита, и так произошло, что ток начал поступать на её корпус, но Вы этого не знаете и решили приготовить обед. В случае если УЗО не установлено Вас непременно поразит электрическим током при контакте с корпусом электроплиты, чего бы Вам явно не хотелось. Если же УЗО установлено, при контакте устройство увидит утечку тока, и за доли секунды отключит прибор от подачи электрического тока и Вы не пострадаете. Из выше написанного мы делаем заключение, что Устройство защитного отключения «УЗО» - защищает человека от удара электрическим током, но никак не защищает нашу сеть.
Теперь давайте перейдем к дифференциальному автомату, узнаем принцип его работы и зачем он нужен в нашей сети.

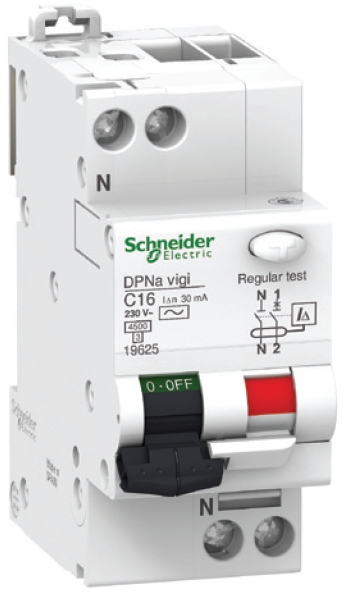

Дифавтомат совмещает в себе автоматический выключатель (автомат) и УЗО. Таким образом дифавтомат срабатывает, если в сети происходит одно из трех нарушений в работе – утечка тока, короткое замыкание или перегрузка. В случае перепада напряжения или короткого замыкания в нашей сети срабатывает модуль защиты – автоматический выключатель. От утечек тока встроен модуль дифференциальной защиты. Он оснащен дифференциальным трансформатором. Он сравнивает ток, что проходит через него на выходе и входе, и в случае разницы, что может нести угрозу для жизни, модуль при помощи катушки электромагнитного сброса и электрического усилителя преобразовывает ток в механического воздействие, что отключает цепь.
Давайте теперь на примере закрепим прочитанное:
Возьмем одновременно подключим все наше оборудование и создадим перегрузку. УЗО не сработает, потому, что оно не способно защитить сеть от перегрузки. Если в нашей цепи нет больше никаких защитных устройств, то изоляция Вашей проводки сгорит вместе с УЗО. Если взять и соединить фазу и ноль и таким образом создать искусственное замыкание – опять же УЗО не сработает. На этом примере мы понимаем что, УЗО само требует защиту. Если мы применим дифавтомат – он защитит нас от перечисленных ситуаций.
