Стандарт: ГОСТ 16442-80, ТУ 16.К09-144-2005

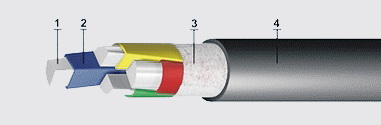

Элементы конструкции:
1. Алюминиевая токопроводящая жила 1 или 2 класса:
- количество жил: 1: сечение жил: от 10 до 625 кв. мм ;
- количество жил: 2, 3, 4, 5: сечение жил: от 10 до 240 кв. мм;
2. Изоляция из сшитого полиэтилена (цветовая маркировка жил);
3. Скрепляющая обмотка (для кабелей сечением 50 кв. мм и выше);
4. Оболочка из ПВХ пластиката.
Область применения:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом.
Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.
Кабели применяются для прокладки:
- в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для прокладки на специальных кабельных эстакадах, по мостам и в блоках.
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс.
Небронированные кабели могут использоваться в местах подверженных вибрации.
Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).
Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
Срок службы кабелей - 30 лет.
|
Строительная длина, не менее [м] |
|
| сечение основных жил 16 кв.мм. |
450 |
| сечение основных жил 25-70 кв.мм. |
300 |
| сечение основных жил 95 кв.мм. и выше |
200 |
Технические характеристики кабеля АПвВГ
| Влажность воздуха при 35° C [%] | 98 |
| Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] | 3.5 |
| Максимальная рабочая температура жилы [°С] | 90 |
| Максимальное переменное напряжение частоты 50 Гц [кВ] | 1.2 |
| Монтаж при температуре, не ниже [°C] | -15 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] | 1.0 |
| Радиус изгиба многожильных кабелей, не менее [наружных диаметров] | 7.5 |
| Радиус изгиба одножильных кабелей, не менее [наружных диаметров] | 10 |
| Сопротивление изоляции при температуре +90° С, не менее [МОм х км] | 50 |
| Температура окружающей среды, верхний предел [°C] | +50 |
| Температура окружающей среды, нижний предел [°C] | -50 |
| Температура токопроводящих жил при коротком замыкании [°С] | 250 |
Таблица размеров кабеля АПвВГ
|
Количество и сечение жил, шт х кв.мм |
Масса кабеля кг/км |
Наружный диаметр мм |
| 3x16+1х10 ож | 300 | 17,0 |
| 3x25+1х16 ож | 451 | 20,4 |
| 3x35+1х16 ож | 548 | 22,0 |
| 3x50+1х25 ож | 746 | 26,0 |
| 3x50+1х25 ож | 740 | 24,4 |
| 3х70+1х35 ож | 974 | 27,7 |
| 3х95+1х50 ож | 1256 | 32,2 |
| 3х120+1х70 ож | 1603 | 35,0 |
| 3х150+1х70 ож | 1878 | 38,2 |
| 3х185+1х95 ож | 2338 | 42,5 |
| 3х240+1х120 ож | 3013 | 47,6 |
| 3x70+1x35 | 1036 | 29,5 |
| 3x95+1x50 | 1341 | 33,1 |
| 3x120+1x70 | 1700 | 37,7 |
| 3x150+1x70 | 2030 | 41,8 |
| 3x185+1x95 | 2565 | 47,0 |
| 3x240+1x120 | 3265 | 52,2 |
| 4x10 ож | 232 | 14,8 |
| 4x16 ож | 317 | 17,0 |
| 4x25 ож | 489 | 21,2 |
| 4x35 ож | 641 | 23,9 |
| 4x50 ож | 821 | 27,0 |
| 4x50 ож | 813 | 25,6 |
| 4x70 ож | 1093 | 28,9 |
| 4x95 ож | 1408 | 32,2 |
| 4x120 ож | 1764 | 35,6 |
| 4x150 ож | 2111 | 38,8 |
| 4x185 ож | 2621 | 42,7 |
| 4x240 ож | 3403 | 48,6 |
| 4x70 | 1142 | 29,9 |
| 4x95 | 1481 | 33,6 |
| 4x120 | 1851 | 37,0 |
| 4x150 | 2270 | 41,3 |
| 4x185 | 2846 | 45,7 |
| 4x240 | 3603 | 51,1 |
Токовая нагрузка кабеля АПвВГ
| Сечение жилы, кв.мм | Длительно допустимые нагрузки, А | |
| в земле | на воздухе | |
| 4 | 39 | 31 |
| б | 46 | 40 |
| 10 | 67 | 58 |
| 16 | 87 | 78 |
| 25 | 113 | 102 |
| 35 | 137 | 126 |
| 50 | 166 | 158 |
| 70 | 201 | 194 |
| 95 | 240 | 237 |
| 120 | 272 | 274 |
| 150 | 310 | 317 |
| 185 | 384 | 363 |
| 240 | 401 | 428 |
