СПРАВОЧНИК ПО КАБЕЛЮ, ПРОВОДУ

Просмотров: 10093

В данной статье представлена информация по следующим видам кабелей и проводов:

кабель, провод от СервАл Груп


Силовые кабели

ГОСТ 16442-80
АВВГ Кабель с алюминиевой жилой с поливинилхлоридной изоляцией в поливинилхлоридной оболочке
ВВГ Кабель с медной жилой с поливинилхлоридной изоляцией в поливинилхлоридной оболочке
КОНСТРУКЦИЯ
АВВГ алюминиевая токопроводящая жила
ВВГ медная токопроводящая жила
Изоляция пластикат ПВХ
Оболочка пластикат ПВХ
ПРИМЕНЕНИЕ
Кабель АВВГ, ВВГКабели силовые предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение до 1000 В частотой 50 Гц. Кабели предназначены для эксплуатации при температурах от -50оС до +50оС
Номенклатура выпускаемых изделий (мм2)
АВВГ ВВГ
1x2.5 — 1x240 1x1.5 — 1x240
2x2.5 — 2x240 2x1.5 — 2x240
3x2.5 — 3x240 3x1.5 — 3x240
4x2.5 — 4x240 4x1.5 — 4x240
5x2.5 — 5x95 5x1.5 — 5x95



Кабели контрольные

ГОСТ 1508-78
АКВВГ Кабель с алюминиевыми жилами с изоляцией и оболочкой из поливинилхлоридного пластиката
КВВГ Кабель с медными жилами с изоляцией и оболочкой из поливинилхлоридного пластиката
КОНСТРУКЦИЯ
АКВВГ алюминиевая токопроводящая жила
КВВГ медная токопроводящая жила
Изоляция пластикат ПВХ
Оболочка пластикат ПВХ
ПВХ пластикат поверх общего экрана из медной или алюминиевой фольги
Число жил от 4 до 61
ПРИМЕНЕНИЕ
Кабель АКВВГ, КВВГКабели марок АКВВГ и КВВГ предназначены для неподвижного присоединения к электроприборам, аппаратам, сборкам зажимов электрораспределительных устройств с номинальным переменным напряжением до 660 В частотой 100Гц или постоянным напряжением 1000В
Сечение жил (мм2)
АКВВГ КВВГ
0,75 — 4,0 0,75 — 2,5



Провода с ПВХ изоляцией для электрических установок

ГОСТ 6323-79
АПВ Провод с алюминиевой жилой с поливинилхлоридной изоляцией

АППВ

 Провод с алюминиевыми жилами плоский, с разделительным основанием, в двух- или трехжильном исполнении
ППВ Тоже, с медными жилами
ПВ-1 Провод с медной жилой с поливинилхлоридной изоляцией
ПВ-3 Тоже, повышенной гибкости
КОНСТРУКЦИЯ
ПВ-1, ПВ-3 медная токопроводящая жила
АПВ, ППВ алюминиевая токопроводящая жила
АППВ Провод с алюминиевыми жилами плоский, с разделительным основанием, в двух- или трехжильном исполнении
Изоляция пластикат ПВХ ГОСТ 5960-72
Напряжение рабочее до 450 В
ПРИМЕНЕНИЕ
Провод АПВ, АППВ, ППВ, ПВ-1,3 Для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков. АПВ, ПВ-1 — для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей. ПВ-3 — для монтажа участков электрических цепей, где возможны изгибы проводов. АППВ — для негибкого монтажа. Длительно допустимая температура на токопроводящей жиле — 70оС
Номенклатура выпускаемых изделий (мм2)
АПВ ПВ-1 ПВ-3 АППВ / ППВ
2,5 — 120,0 0,5 — 240,0 0,5 — 240,0 2,0 — 6,0 / 1,5 — 6,0



Силовой провод

ТУУ 05758730,011-99
ВВП-1 Провод для стационарного монтажа.
Класс гибкости 1
ВВП-3 Провод для участков, где возможны изгибы.
Повышеной гибкости
КОНСТРУКЦИЯ
Двух- или трехжильный плоский провод. Медные многопроволочные или монолитные токопроводящие жилы в оболочке и изоляции из ПВХ — пластиката
ПРИМЕНЕНИЕ
Провод ВВП-1,3Предназначен для электрических установок на номинальное напряжение до 380 / 660 В или постоянное напряжение до 1000 В включительно. Для монтажа электрических цепей в стенах, на досках, в пустотных каналах строительных конструкций или заделки в штукатурку в сухих или сырых помещениях, для монтажа силовых и осветительных сетей

Кабели телефонные

ГОСТ 22498-88
ТППэп Телефонный с полиэтиленовой изоляцией в полиэтиленовой оболочке с экраном из алюминиевой или алюмополиэтиленовой ленты
ТППэПзп Тоже самое, с гидрофобным заполнением
КОНСТРУКЦИЯ
Медная токопроводящая жила
Изоляция из полиэтилена
Скрученная пара
Элементарные десяти- или пятипарные пучки
Скрученный сердечник
Поясная изоляция из полиэтилентерефталатной пленки
Экран из алюминиевой или алюмополиэтиленовой фольги и медной луженой проволоки
Оболочка из полиэтилена
Рабочее напряжение — переменное не более 145 В частотой 50 Гц или постоянное напряжение не более 200 В
ПРИМЕНЕНИЕ
Кабели телефонные ТППэп, ТППэПзпПредназначены для эксплуатации в местных телефонных сетях: для прокладки в телефонной канализации, в коллекторах, по стенам зданий и для подвески на воздушных линиях связи. Номинальный диаметр однопроволочной токопроводящей жилы: 0,34; 0,4; 0,5; 0,65.Число пар: 5, 10, 20, 30, 50, 100, 200, 300, 600, 1200. Минимальный срок службы кабеля — 20 лет



Провода телефонной связи и радиофикаций

ТУ 16-705-450-87
ПРППМ Провод однопарный с полиэтиленовой изоляцией в полиэтиленовой оболочке с медными жилами
КОНСТРУКЦИЯ
Токопроводящая жила — медная проволока марки ММ
Две параллельно уложенные жилы
Номинальный диаметр медной жилы: 0,8; 0,9; 1,2
ПРИМЕНЕНИЕ
Провод однопарный ПРППМПровода ПРППМ предназначены для эксплуатации при напряжении 380 В частотой до 10 кГц на абонентских линиях телефонной связи и распределительных сетях проводного вещания



Провода распределительные однопарные

ТУ 16.КО4.005-89
ТРП Провод телефонный распределительный однопарный с медными жилами, с полиэтиленовой изоляцией
ТРВ Тоже, с ПВХ изоляцией
КОНСТРУКЦИЯ
Две медные токопроводящие жилы параллельно уложены в одной плоскости
Изоляция — полиэтилен или ПВХ пластикат
Токопроводящие жилы изолированы и отделены одна от другой плоским основанием из того же материала
ПРИМЕНЕНИЕ
Провод телефонный ТРП, ТРВПредназначены для стационарной скрытой и открытой абонентской проводки телефонной распределительной сети внутри помещений и по наружным стенам зданий. Цвет изоляции — любой. Для прокладки по наружным стенам зданий — черного цвета



Симметричные кабели для зоновой и сельской местности

ГОСТ 22498-88
КСПП Одночетверочный кабель с медной жилой, полиэтиленовой изоляцией в полиэтиленовой оболочке
ПРИМЕНЕНИЕ
Одночетверочный кабель КСПППредназначены для линий межстанционной связи телефонных сетей. Напряжение межстанционного питания с постоянным напряжением до 500 В
Номенклатура выпускаемых изделий (мм2)
КСПП 1 х 4 х 0,9   1 х 4 х 1,2



Кабели радиочастотные коаксиальные

ГОСТ 11326,0-78
КВТ; РК (RG) Кабели радиочастотные коаксиальные. Для промышленных сетей
КОНСТРУКЦИЯ
Внутренний и внешний проводник — медная или омедненная жилы
Изоляция жил — полиэтилен или политетрафторэтилен
Внешняя оболочка — полиэтилен, ПВХ или тетрафторэтилен
ПРИМЕНЕНИЕ
Кабели радиочастотные коаксиальные КВТ; РК (RG)Для высокочастотных сигналов в различной электронной аппаратуре, особенно в трансмиттерах и ресиверах, компьютерах, радио- и ТВ-передатчиках. Различные механические, температурные и электрические характеристики коаксиальных кабелей позволяют использовать их для передачи сигналов вплоть до гигагерцевого диапазона...
Температурный диапазон:
внешняя оболочка: полиэтилен: -50о до+80о
внешняя оболочка ПВХ:  -40о до +90о
внешняя оболочка TFE:  -190о до +205о
Номинальное напряжение: 1100 — 5200 В (пик)
Минимальный радиус изгиба: стационарно: 6 х D

Провода монтажные

ТУ 16.505.437.-82
МГШВ Провод с медной жилой, гибкий, с дополнительной волокнистой изоляцией из поливинилхлоридного пластиката
КОНСТРУКЦИЯ
Провода изготавливают из луженой медной проволоки, обмотанной электроизоляционным шелком с ПВХ изоляцией
Длина проводов МГШВ — не менее 50 м
ПРИМЕНЕНИЕ
Провод МГШВПредназначены для внутриприборного и межприборного монтажа. Провода МГШВ сечением 0,08-0,14 мм2 предназначены для работы при напряжении до 500 В постоянного тока или 380 В переменного тока частотой до 1,5 кГц и сечением 0,20-1,5 мм2 — до 1,5 кВ постоянного тока или 1 кВ переменного тока частотой до 10 кГц при температуре от — 50оС до + 70оС



Провода и шнуры соединительные

ГОСТ ГОСТ 7399-97
ПВС Провод гибкий со скрученными 2, 3, 4 или 5 жилами с ПВХ изоляцией в ПВХ оболочке
ШВП Шнур с поливинилхлоридной изоляцией и параллельными жилами
КОНСТРУКЦИЯ
Медная токопроводящая жила
Изоляция — поливинилхлоридный пластикат ГОСТ 5960-72
Рабочее напряжение — до 380 В
Длительно допустимая температура на токопроводящей жиле — 70оС
ПРИМЕНЕНИЕ
Провод гибкий ПВС, Шнур ШВПДля присоединения машин и приборов бытового и аналогичного применения к сетям номинальным переменным напряжением до 450/750 В
Номенклатура выпускаемых изделий (мм2)
ШВП ПВС
0,5 — 1,5 0,5 — 10,0



Провода автотракторные

ТУ 16-К81.505-01-87
ПГВА Провод повышенной гибкости с медной жилой, одножильный с ПВХ изоляцией
КОНСТРУКЦИЯ
Медная токопроводящая жила
Изоляция — ПВХ пластикат ГОСТ 5960-72 марки 4013-А
Рабочее напряжение до 48 В
ПРИМЕНЕНИЕ
Провод повышенной гибкости ПГВАПредназначены для соединения автотракторного электрооборудования и приборов. Температурный режим использования в составе жгутов и армированных проводов от -50оС до +80оС
Обозначения изолированых жил
Провода имеют сплошную или комбинированную расцветку в виде параллельных полос двух цветов. Цвета: белый, жёлтый, оранжевый, красный (бордо), розовый, синий (голубой), зелёный, коричневый, серый, чёрный



Провода выводные

ТУ 16-705,077-79
ВПП Установочный провод с медной жилой нормальной гибкости для водопогружных электродвигателей, с полиэтиленовой изоляцией, в полиэтиленовой оболочке
КОНСТРУКЦИЯ
Медная токопроводящая жила
Изоляция — полиэтилен
Рабочее напряжение 380 В и 660 В переменного тока частотой 50 Гц
При температуре от -40оС до +80оС
ПРИМЕНЕНИЕ
Установочный провод ВППДля выводов и присоединения к электрическим сетям погружённых водозаполненных электродвигателей на номинальное напряжение 380 В и 660 В переменного тока частотой 50 Гц при температуре от -40оС до +80оС



Кабели силовые гибкие

ГОСТ 13497-77
КГ Кабели с медной жилой в резиновой оболочке
КОНСТРУКЦИЯ
Медная многопроволочная токопроводящая жила
Изоляция — резина типа РТИ-1
Оболочка — резина типа РШТМ-2
Рабочее напряжение — переменное 660 В до 400 Гц
ПРИМЕНЕНИЕ
Кабели с медной жилой в резиновой оболочке КГДля присоединения различных передвижных механизмов к электрическим сетям. При изгибах радиусом не менее 8 диаметров. Длительно допустимая температура на токопроводящей жиле до 75оС
Номенклатура выпускаемых изделий
Число жил Сечение, мм2
1 — 5 1,5 — 120,0



Провода эмалированные

ГОСТ 21428-75
ПЭТ-155 Провод эмалированный лаком на основе модифицированного полиэфира с толщиной изоляции по типу 2
КОНСТРУКЦИЯ
Температурный индекс 155оС
Тепловой удар175оС
Термопластичность 250оС
Диапазон изготовления от 0,25 мм до 0,7 мм
ПРИМЕНЕНИЕ

Провод эмалированный лаком ПЭТ-155Провода обладают высокой механической и электрической прочностью и предназначены для обмоток электрических машин, аппаратов и приборов

Кабели силовые

ГОСТ 18410-73

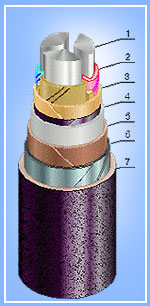

АСБ, АСБГ

 Силовые кабели с алюминиевыми жилами, с бумажной пропитанной изоляцией, в свинцовой оболочке, бронированные марок АСБ, АСБГ
КОНСТРУКЦИЯ
  1. Алюминиевая токопроводящая жила
  2. Изоляция жилы из пропитанной бумаги
  3. Поясная изоляция (с полупроводящей бумагой для 6,10 кВ)
  4. Свинцовая оболочка
  5. Подушка под броню
  6. Броня из двух стальных лент
  7. Наружный покров (для АСБ)
ПРИМЕНЕНИЕ

Силовые кабели с алюминиевыми жилами АСБ, АСБГКабели АСБ предназначены для прокладки в земле (траншеях) с низкой, средней и высокой коррозионной активностью, в процессе эксплуатации не подвергаются растягивающим усилиям. Кабели АСБГ предназначены для прокладки в помещениях, туннелях, в процессе эксплуатации не подвергаются растягивающим усилиям. Кабели соответствуют требованиям VDE 0255 и МЭК 55-1 по электрическим и механическим испытаниям. Длительно допустимые токовые нагрузки и допустимая температура при коротком замыкании на уровне указанном в VDE 0255. Конструкция кабелей марки АСБ аналогична конструкции типа NAKBA по VDE 0255. Конструкция кабелей марки АСБГ аналогична конструкции типа NAKB по VDE 0255. Поставка силовых кабелей на деревянных и металлических барабанах типа 14 - 22. Возможен прием заказов на 1кВ кабели с числом жил 4.

Сертификат качества: УкрСЕПРО



Кабели силовые

ГОСТ 18410-73
ААБл, ААБлГ Силовые кабели с алюминиевыми жилами с бумажной пропитанной изоляцией в алюминиевой оболочке бронированные марки ААБл, ААБлГ
КОНСТРУКЦИЯ
  1. Алюминиевая токопроводящая жила
  2. Изоляция жил из пропитанной бумаги
  3. Поясная изоляция (с полупроводящей бумагой для 6,10 кВ)
  4. Алюминиевая оболочка
  5. Подушка под броню
  6. Броня из двух стальных лент
  7. Наружный покров из стеклопряжи (для ААБл)
ПРИМЕНЕНИЕ

Силовые кабели с алюминиевыми жилами ААБл, ААБлГКабели ААБл прокладываются в земле (траншеях) с низкой и средней коррозионной активностью. Кабели ААБлГ прокладываются в помещениях, туннелях, каналах. В процессе эксплуатации не подвергаются растягивающим усилиям. Поставка силовых кабелей на деревянных и металлических барабанах типа 14 - 22. Кабели соответствуют требованиям МЭК 55-1 и VDE 0255 по электрическим и механическим испытаниям. Длительно допустимые токовые нагрузки и допустимая температура при коротком замыкании - на уровне, указанном в VDE 0255. Конструкция кабелей марки ААБл аналогична конструкции типа NAKLBA по VDE 0255, марки ААБлГ аналогична конструкции типа NAKLB по VDE 0255.

Сертификат качества: УкрСЕПРО



Кабели силовые

ГОСТ 18410-73

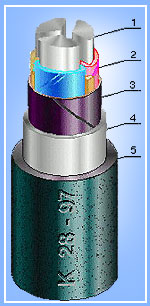

ААШв Силовые кабели с алюминиевыми жилами с бумажной пропитанной изоляцией, в алюминиевой оболочке с защитным шлангом из ПВХ-пластиката марки ААШв
КОНСТРУКЦИЯ
  1. Алюминиевая токопроводящая жила
  2. Изоляция из пропитанной бумаги
  3. Поясная изоляция (c полупроводящей бумагой для 6,10 кВ)
  4. Алюминиевая оболочка
  5. Защитный шланг
ПРИМЕНЕНИЕ

Силовые кабели с алюминиевыми жилами ААШвКабели ААШв прокладываются в земле (траншеях) и в помещениях с низкой и средней коррозионной активностью, в процессе эксплуатации не подвергаются растягивающим усилиям. Кабели соответствуют требованиям МЭК 55-1 и VDE 0255 по электрическим и механическим испытаниям.Длительно допустимые токовые нагрузки и допустимая температура при коротком замыкании - на уровне, указанном в VDE 0255. Конструкция кабелей марки ААШв аналогична конструкции типа NAKLY по VDE 0255. Поставка силовых кабелей на деревянных и металлических барабанах типа 14 — 22.

Сертификат качества: УкрСЕПРО



Провод неизолированный для воздушных линий

ГОСТ ГОСТ 839-80
А

Алюминиевый монолитный провод или скрученный из проволок
АС Алюминиевый провод со стальным сердечником
ПРИМЕНЕНИЕ
Алюминиевый монолитный провод А, АСДля передачи электрической энергии в воздушных электрических сетях. В атмосфере воздуха типов I и II при условии содержания в атмосфере сернистого газа не более 150 мг/м2 сут. на суше всех макроклиматических районов по ГОСТ 15150-69 исполнения УХЛ, кроме ТВ и ТС. Длительно допустимая температура — 90оС
Номенклатура выпускаемых изделий (мм2)
А АС
4,0-700,0 16,0-300,0



Силовые кабели с медными жилами

ГОСТ 16442-80
ВБбШВ Силовые кабели с медными жилами с ПВХ изоляцией с защитным покровом типа БбШв
КОНСТРУКЦИЯ

Токопроводящая жила — медная, многопроволочная, круглой или секторной формы, второго класса по ГОСТ 22483
Изоляция — из ПВХ пластиката
Изолированные жилы кабелей имеют отличительную расцветку.Номинальная толщина изоляции -3,4 мм
Скрутка — изолированные жилы кабелей скручены. Кабели изготавливаются только трёхжильными
Поясная изоляция — выпрессована из ПВХ пластиката минимальной толщиной 0,9 мм
Электропроводящий экран — наложен обмоткой из ленты, изготовленной из электропроводящей прорезиненной ткани номинальной толщиной 0,3 мм, с перекрытием, или двух лент электропроводящей кабельной бумаги номинальной толщиной 0,12 мм с зазором
Металлический экран — из двух медных лент или медной фольги толщиной не менее 0,06 мм с зазором
Разделительный слой — две ленты из полиэтилентерефталатной плёнки, наложенные с перекрытием, или из ПВХ пластиката, или другого равноценного материала
Защитный покров — типа БбШв:
- броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
- защитный шланг, выпрессованный из ПВХ пластиката
ПРИМЕНЕНИЕ
Силовые кабели с медными жилами ВБбШВДля передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 6000 В частоты 50 Гц.
Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.
Кабели не распространяют горение при одиночной прокладке
Коды ОКП
35 3373 31 — кабелей ВБбШв на 6000 В



Силовые кабели с алюминиевыми жилами

ГОСТ 16442-80
АВБбШВ Силовые кабели с алюминиевыми жилами с ПВХ изоляцией с защитным покровом типа БбШв
КОНСТРУКЦИЯ

Токопроводящая жила — алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483
Изоляция — из ПВХ пластиката.
Изолированные жилы кабелей имеют отличительную расцветку. Номинальная толщина изоляции -3,4 мм
Скрутка — изолированные жилы кабелей скручены. Кабели изготавливаются только трёхжильными
Поясная изоляция — выпрессована из ПВХ пластиката минимальной толщиной 0,9 мм
Электропроводящий экран — наложен обмоткой из ленты, изготовленной из электропроводящей прорезиненной ткани номинальной толщиной 0,3 мм, с перекрытием, или двух лент электропроводящей кабельной бумаги номинальной толщиной 0,12 мм с зазором
Металлический экран — из двух медных лент или медной фольги толщиной не менее 0,06 мм с зазором
Разделительный слой — две ленты из полиэтилентерефталатной плёнки, наложенные с перекрытием, или из ПВХ пластиката, или другого равноценного материала
Защитный покров — типа БбШв:
- броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
- защитный шланг, выпрессованный из ПВХ пластиката
ПРИМЕНЕНИЕ
Силовые кабели с алюминиевыми жилами АВБбШВДля передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 6000 В частоты 50 Гц.
Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.
Кабели не распространяют горение при одиночной прокладке
Коды ОКП
35 3773 57 — кабелей АВБбШв на 6000 В

Кабели волоконо-оптические

ISO 9002
ОКЛ

Кабели магистральных, зоновых, городских сетей
КОНСТРУКЦИЯ
1. Оптические волокна по ITU-T G.652 и G.651, от 4 до 144 шт.
2. Оптический модуль полибутилентерефталат (ПБТ)
3. Центральный силовой элемент стеклопластик или стальной трос в полиэтиленовой оболочке
4. Заполняющий компаунд модуля тиксотропный гель
5. Заполняющий компаунд сердечника гидрофобный заполнитель
6. Скрепляющий слой капроновые нити и пленка ПЭТ-Э
7. Упрочняющий слой (1 и более) арамидные нити типа "Тварон" или "Кевлар" (могут отсутствовать)
8. Защитный шланг полиэтилен или ПВХ, толщиной - 2,0 мм
ПРИМЕНЕНИЕ
Кабели магистральные ОКЛПредназначен для магистральных, зоновых и городских сетей связи во всех климатических зонах Украины. Прокладка ручным и механизированным способами в кабельной канализации, трубах и блоках. При опасности затопления и опасности повреждения грызунами прокладка в защитных трубах. Внутри зданий, кабелепроводах, кабельростах, коллекторах и на мостах прокладывается кабель с оболочкой из негорючего материала. При наличии упрочняющих слоев из арамидных нитей используется как самонесущий кабель для подвески на опорах линий передач, контактных линий железнодорожного и городского электротранспорта, и высоковольтных линий напряжением до 35 кВ. Длина пролета не более 120 м.



Кабели волоконо-оптические

ISO 9002
ОКЛС

Кабели магистральных, зоновых, городских сетей
КОНСТРУКЦИЯ
1. Оптические волокна по ITU-T G.652 и G.651
от 4 до 144 шт.
2. Оптический модуль полибутилентерефталат (ПБТ)
3. Центральный силовой элемент стеклопластик
4. Заполняющий компаунд модуля тиксотропный гель
5. Заполняющий компаунд сердечника гидрофобный заполнитель
6. Скрепляющий слой под оболочкой капроновые нити и пленка ПЭТ-Э
7. Оболочка полиэтилен, алюмополиэтилен толщиной - 1,0 мм
8. Бронепокров стеклопластиковые стержни;
зазоры бронепокрова заполнены гидрофобным заполнителем
9. Защитная оболочка полиэтилен, толщиной - 2,0 мм
ПРИМЕНЕНИЕ

Кабели магистральные ОКЛСПредназначен для магистральных, зоновых и городских сетей связи. Прокладывается в грунтах всех категорий, в том числе подверженных затоплению,а также в условиях с высоким уровнем электромагнитных влияний. При угрозе повреждения грызунами кабель прокладывается в защитном трубопроводе.

Применяется как самонесущий при подвеске на опорах при длине пролета до 75 м.



Кабели волоконо-оптические

ISO 9002
ОКЛБ

Кабели магистральных, зоновых, городских сетей
КОНСТРУКЦИЯ
1.Оптические волокна по ITU-T G.652 и G.651,
от 4 до 144 шт.
2. Оптический модуль полибутилентерефталат (ПБТ)
3. Центральный силовой элемент стеклопластик или стальной трос в полиэтиленовой оболочке
4. Заполняющий компаунд модуля тиксотропный гель
5. Заполняющий компаунд сердечника гидрофобный заполнитель
6. Скрепляющий слой под оболочкой капроновые нити и пленка ПЭТ-Э
7. Упрочняющий слой (1 и более) арамидные нити "Кевлар", "Тварон" (может отсутствовать)
8. Оболочка полиэтилен, толщиной - 1,5 мм
9. Бронепокров: подушка под броню
броня		 пленка ПВХ стальная лента Зазоры бронепокрова заполнены гидрофобным заполнителем
10. Защитная оболочка полиэтилен или ПВХ, радиальная толщина - 2,2 мм
ПРИМЕНЕНИЕ

Кабели магистральные ОКЛБПредназначен для магистральных, зоновых и городских сетей связи. Прокладывается в кабельной канализации, трубах, блоках, в грунтах всех категорий, в т.ч. с высокой коррозийной агрессивностью, в том числе зараженных грызунами, кроме подверженных мерзлотным деформациям, а так же через болота, озера, не сплавные и не судоходные реки глубиной до 2-х метров. При наружной оболочке в негорючем исполнении прокладывается в коллекторах, на мостах и блоках.



Кабели волоконо-оптические

ISO 9002
ОКЛБг

Кабели магистральных, зоновых, городских сетей
КОНСТРУКЦИЯ
1.Оптические волокна по ITU-T G.652 и G.651,
от 4 до 144 шт.
2. Оптический модуль полибутилентерефталат (ПБТ)
3. Центральный силовой элемент стеклопластик или стальной трос в полиэтиленовой оболочке
4. Заполняющий компаунд модуля тиксотропный гель
5. Заполняющий компаунд сердечника гидрофобный заполнитель
6. Скрепляющий слой под оболочкой капроновые нити и пленка ПЭТ-Э
7. Упрочняющий слой (1 и более) арамидные нити "Кевлар", "Тварон" (может отсутствовать)
8. Оболочка полиэтилен, толщиной - 1,0 мм
9. Бронепокров: подушка под броню
броня		 гофрированная ламинированная стальная лента;
водоблокирующая лента или гель под гофрированной лентой
10. Защитная оболочка полиэтилен или ПВХ, радиальная толщина - 2,2 мм
ПРИМЕНЕНИЕ

Кабели магистральные ОКЛБгПредназначен для магистральных, зоновых и городских сетей связи. Прокладывается в кабельной канализации, трубах, блоках, в грунтах всех категорий с высокой коррозийной агрессивностью, в том числе зараженных грызунами, кроме подверженных мерзлотным дефомациям, а так же через болота, озера, реки глубиной до 15 метров. Внутри зданий, кабелепроводах, кабельростах, коллекторах и на мостах прокладывается кабель с оболочкой из негорючего материала.



Кабели волоконо-оптические

ISO 9002
ОКЛК

Кабели магистральных, зоновых, городских сетей
КОНСТРУКЦИЯ
1. Оптические волокна по ITU-T G.652 и G.651,
от 4 до 144 шт.
2. Оптический модуль полибутилентерефталат (ПБТ)
3. Центральный силовой элемент стеклопластик или стальной трос в полиэтиленовой оболочке
4. Заполняющий компаунд модуля тиксотропный гель
5. Заполняющий компаунд сердечника гидрофобный заполнитель
6. Скрепляющий слой под оболочкой капроновые нити и пленка ПЭТ-Э
7. Упрочняющий слой (1 и более) арамидные нити "Кевлар", "Тварон" (может отсутствовать)
8. Оболочка полиэтилен, толщиной - 1,0 мм
9. Бронепокров круглые оцинкованные стальные проволоки 1,6 мм, зазоры бронепокрова заполнены гидрофобным заполнителем
10. Защитная оболочка полиэтилен, толщиной - 2,0 мм
ПРИМЕНЕНИЕ

Кабели магистральные ОКЛКПредназначен для магистральных, зоновых и городских сетей связи. Прокладывается в грунтах всех категорий в т.ч. с высокой коррозийной агрессивностью, зараженных грызунами, в районах сыпучих грунтов и грунтовых сдвигов, кроме подверженных мерзлотным деформациям, через болота, озера, сплавные и судоходные реки глубиной до 50 метров.



Кабели волоконо-оптические

ISO 9002
ОКЛКК

Кабели магистральных, зоновых, городских сетей
КОНСТРУКЦИЯ
1. Оптические волокна по ITU-T G.652 и G.651,
от 4 до 144 шт.
2. Оптический модуль полибутилентерефталат (ПБТ)
3. Центральный силовой элемент стеклопластик или стальной трос в полиэтиленовой оболочке
4. Заполняющий компаунд модуля тиксотропный гель
5. Заполняющий компаунд сердечника гидрофобный заполнитель
6. Скрепляющий слой под оболочкой капроновые нити и пленка ПЭТ-Э
7. Оболочка полиэтилен, толщиной - 1,0 мм
8. Бронепокров …(2 слоя) круглые оцинкованные стальные проволоки 1,6 мм и 2,0 мм, зазоры бронепокрова заполнены гидрофобным заполнителем
9. Защитная оболочка полиэтилен, толщиной - 2,0 мм
ПРИМЕНЕНИЕ

Кабели магистральные ОКЛККПрокладывается в грунтах всех категорий с высокой коррозийной агрессивностью, в том числе зараженных грызунами, а так же в районах сыпучих грунтов и грунтовых сдвигов, с активнами проявлениями мерзлотно-грунтовых и сейсмичных процессов, через болота, озера, сплавные и судоходные реки глубиной до 50 метров.



Кабели волоконо-оптические

ISO 9002
ОКСБ

Кабель сельской связи, оптический
КОНСТРУКЦИЯ
1. Оптические волокна по ITU-T G.652 и G.651,
от 2 до 12 шт.
2. Оптический модуль полибутилентерефталат (ПБТ)
3. Центральный силовой элемент стеклопластик или стальной трос в полиэтиленовой оболочке
4. Заполняющий компаунд модуля тиксотропный гель
5. Заполняющий компаунд сердечника гидрофобный заполнитель
6. Скрепляющий слой под оболочкой капроновые нити и пленка ПЭТ-Э
7. Упрочняющий слой (1 и более) арамидные нити "Кевлар", "Тварон" (может отсутствовать)
8. Оболочка полиэтилен, толщиной - 1,0 мм
9. Бронепокров: подушка под броню
Броня		 пленка ПВХ оцинкованная стальная лента Зазоры бронепокрова заполнены гидрофобным заполнителем
10. Защитная оболочка полиэтилен или ПВХ, толщиной - 2,0 мм
ПРИМЕНЕНИЕ

Кабель сельской связи, оптический ОКСБПредназначен для сельских сетей связи. Прокладывается ручным и механизированным способами в кабельной канализации, трубах, блоках, в грунтах всех категорий, в т.ч. с высокой коррозийной агрессивностью, зараженных грызунами, кроме подверженных мерзлотным деформациям, а так же через болота, озера, не сплавные и не судоходные реки глубиной до 2-х метров. При наружной оболочке в негорючем исполнении прокладывается в коллекторах, на мостах и блоках.



Кабели волоконо-оптические

ISO 9002
ОКСБг

Кабель сельской связи, оптический
КОНСТРУКЦИЯ
1. Оптические волокна по ITU-T G.652 и G.651,
от 2 до 12 шт.
2. Оптический модуль полибутилентерефталат (ПБТ)
3. Центральный силовой элемент стеклопластик или стальной трос
4. Заполняющий компаунд модуля тиксотропный гель
5. Заполняющий компаунд сердечника гидрофобный заполнитель
6. Скрепляющий слой под оболочкой пленка ПЭТ-Э
7. Оболочка полиэтилен, толщиной - 1,0 мм
8. Бронепокров гофрированная ламинированая стальная лента; водоблокирующая лента или гель под гофрированной лентой
9. Защитная оболочка полиэтилен, толщина - 2,0 мм
ПРИМЕНЕНИЕ

Кабельно-проводниковая продукция: АВВГ, ВВГ, ПВС, ППВ, ВВП, АППВ, ПВ, АПВ, бронь, высоковольтные.Предназначен для сельских сетей связи. Прокладывается в грунтах всех категорий, в том числе зараженных грызунами, кроме подверженных мерзлотным деформациям, в кабельной канализации, трубах, блоках, через неглубокие болота, несплавные и несудоходные реки глубиной до 15-ти метров. При наружной оболочке в негорючем исполнении прокладывается в коллекторах, на мостах и блоках.



Кабели волоконо-оптические

ISO 9002
ОКСК

Кабель сельской связи, оптический
КОНСТРУКЦИЯ
1. Оптические волокна по ITU-T G.652 и G.651,
от 2 до 12 шт.
2. Оптический модуль полибутилентерефталат (ПБТ)
3. Центральный силовой элемент стеклопластик или стальной трос
4. Заполняющий компаунд модуля тиксотропный гель
5. Заполняющий компаунд сердечника гидрофобный заполнитель
6. Скрепляющий слой под оболочкой нити капроновые, пленка ПЭТ-Э
7. Упрочняющий слой (1 и более) арамидные нити .Кевлар., .Тварон. (могут отсутствовать)
8. Оболочка полиэтилен, алюмополиэтилен толщиной - 1,0 мм
9. Бронепокров круглые оцинкованные стальные проволоки 1,2 мм, зазоры бронепокрова заполнены гидрофобным заполнителем
10. Защитная оболочка полиэтилен, толщиной - 2,0 мм
ПРИМЕНЕНИЕ

Кабель сельской связи, оптический ОКСКПредназначен для сельских сетей связи. Прокладывается в грунтах всех категорий с коррозийной агрессивностью, в том числе зараженных грызунами. А так же в районах сыпучих грунтов и грунтовых сдвигов кроме мерзлотных деформаций, через болота, озера, сплавные и судоходные реки.

По материалам: www.elektrokabel.com.ua
