Система металлических труб для электропроводки CosmecСистема металлических труб для электропроводки "Cosmec" – это самодостаточная ситема, в которую входят все необходимые аксессуары, трубы и крепеж, позволяющие реализовывать самые разнообразные схемы монтажа кабеленесущей системы с обеспечением высокой степени защиты IP66/67 и огнестойкости Р90. Система прошла испытания и имеет сертификаты УКРСЕПРО.

Область применения

Производственные и складские помещения

Защита проводов и кабелей в местах передвижения автотранспорта, механизмов и грузов, мест доступных для посторонних лиц, мест пересечения с трубопроводами.

Пожароопасные помещения

Защита проводов и кабелей при прокладке в пожароопасных помещениях.

Сгораемые основания и конструкции зданий

Прокладка проводов и кабелей в жестких гладких трубах непосредственно по сгораемым конструкциям и поверхностям, в пустотах перегородок из горючих материалов, на чердаках и в подвалах.

Транспортная инфраструктура

Защита кабеля на железнодорожных линиях, автомобильных дорогах, мостах, станциях и туннелях.

Места массового пребывания людей

Защита кабеля в школах, больницах, торговых центрах, на стадионах, в аэропортах

Индустриальное оборудование

Защита проводов и кабелей, входящих в состав промышленных станков, технологического оборудования.

Промышленные объекты

Защита кабеля на заводах, фабриках и комбинатах от механических повреждений и агрессивной среды.

Объекты электроэнергетики

Защита кабеля на электростанциях и гидроэлектростанциях.

Пищевая промышленность

Защита проводов и кабелей трубами из нержавеющей стали.

Состав системы

Металлорукав из оцинкованной стали

Оцинкованный металлорукав производится из горячеоцинкованной ленты по методу Сендзимира в соответствии с европейским стандартом EN 10346, с различными видами покрытий и материалов. Широкий ассортимент металлорукавов позволит подобрать оптимальный вариант для прокладки кабеля в самых жестких условиях эксплуатации и при этом обеспечит гибкость при подключении к разнообразному оборудованию.

Металлорукав из оцинкованной стали – отличается широким температурным диапазоном монтажа и эксплуатации, обладает особой гибкостью и высокой механической прочностью. Негорючий материал металлорукава позволяет использовать его в электроустановках с нагревом окружающего воздуха до +250 °С.

Металлорукав в ПВХ-оболочке – обладает высокой гибкостью и отличной механической прочностью. Вакуумная оболочка оказывает минимальное влияние на гибкость, при этом обеспечивает высокую химическую стойкость к большинству типов смазок и масел. Степень защиты от влаги и пыли без дополнительных уплотнителей – IP44, с уплотнителями – IP66/IP67.

Например, если в системе используются аксессуары, обеспечивающие соединение со степенью защиты IP67, то и вся кабеленесущая система обеспечивает систему защиты IP67. Но если где-то установлен элемент, обеспечивающий меньшую степень защиты – IP40, то степень защиты всей системы считается IP40, несмотря на то, что остальные аксессуары имеют степень защиты IP67.

Металлорукав в гладкой ПВХ-оболочке – обладает хорошей гибкостью и отличной механической прочностью. Покрытый плотной оболочкой из ПВХ он обеспечивает идеальную герметизацию (IP66/IP67) и защиту кабеля от большинства масел и кислот. Маркировка на металлорукаве указывает длину через каждый метр для удобства монтажа. Отлично подходит для производственных предприятий в местах, где необходим высокий уровень механической защиты кабеля и сохранение гибкости.

Металлорукав в ПВХ-оболочке и изоляции из оцинкованной стали – обладает хорошей гибкостью и превосходной механической прочностью. Данный вид металлорукава является отличной защитой кабеля от механических воздействий, истирания, вандализма, грызунов, проникновения воды и пыли, ультрафиолета и электромагнитного воздействия в широком диапазоне частот.

Металлорукав в гладкой EVA-оболочке (этиленвинилацетат) – обладает хорошей гибкостью и высокой механической прочностью. Металлорукав, покрытый плотной термопластичной оболочкой из самозатухающего материала с низким дымовыделением и низкой токсичностью продуктов горения, не содержащей галогенов (Halogen free), используется в местах массового скопления людей, железнодорожном транспорте. Высокая степень герметизации и химическая стойкость к маслам и кислотам являются дополнительным преимуществом данного металлорукава.

Металлорукав в гладкой EVA-оболочке и изоляции из нержавеющей стали AISI 304 – обладает хорошей гибкостью и превосходной механической прочностью. Оболочка металлорукава – самозатухающий материал с низким дымовыделением и низкой токсичностью продуктов горения, не содержащий галогенов. Оплетка из нержавеющей стали – это экстремальная надежность на разрыв, превосходная стойкость к истиранию, износу, электрическим искрам, защита от электромагнитного воздействия в широком диапазоне частот.

Аксессуары для металлорукава – позволяют произвести ввод и соединение всех видов металлорукава ДКС, сохраняя при этом высокую степень герметизации.

Жесткие гладкие трубы из горячеоцинкованной стали по методу Сендзимира – отличаются превосходной механической прочностью и незаменимы в жестких промышленных условиях, где необходима надежная защита от механических и других агрессивных воздействий. Жесткие трубы также незаменимы при прокладке электропроводки внутри горючих оснований, при строительстве деревянных домов и реконструкции горючих перекрытий, прокладке на чердаках и в подвалах.

Жесткие гладкие трубы из нержавеющей стали AISI 304 и AISI 316L – отличаются высокой коррозионной стойкостью и применяются в условиях агрессивных сред на предприятиях пищевой, металлургической, химической и фармацевтической промышленности. Внутренний шов сварки удален для идеального скольжения кабеля при протяжке.

Аксессуары для жестких стальных труб – производятся по запатентованной технологии и обеспечивают максимально удобную и быструю фиксацию.

Коробки ответвительные из алюминиевого сплава с эпоксидной окраской – обладают стойкостью к механическим воздействиям, сколам и воздействию ультрафиолета. Уплотнитель из вспененного полиуретана, залитый по периметру крышки, гарантирует степень пыле- и влагозащиты IP66/IP67.

Металлорукав

Особенности металлорукава ДКС

Усиленный замок металлорукава:
• высокая прочность на разрыв;
• превосходная надежность при изгибах.

Оцинкованная сталь (EN 10346):
• увеличенный срок службы;
• высокая стойкость к коррозии;
• отличные эксплуатационные и эстетические свойства.

Современное производство согласно европейским стандартам EN 61386:
• контроль качества выпускаемой продукции;
• отсутствие заусенцев, дефектов и острых краев;
• единый отрезок в бухте (если заявлено 25 метров, то 25 м идет единым отрезком без разрывов);
• маркировка метража на металлорукаве в гладкой ПВХ-оболочке.

Легкость проектирования:
• полноценная система, множество переходников и аксессуаров которой позволяют выполнить любую задачу по проектированию и прокладке электропроводки;
• различные виды полимерных покрытий позволяют подобрать оптимальное решение для различных условий эксплуатации.

Назначение

Металлорукав в электропроводке предназначен для надежной защиты проводов и кабелей от механических воздействий, агрессивного воздействия окружающей среды в промышленном оборудовании и коммерческой недвижимости.

Основными сферами применения являются:
• производственные и складские помещения;
• транспортная инфраструктура;
• индустриальное оборудование;
• объекты энергетики;
• промышленные объекты;
• реконструкция исторических объектов.

Металлорукав без полимерного покрытия изготовлен из негорючего материала – стали, оцинкованной по методу Сендзимира. Материал труб не горит при воздействии открытого пламени и обладает высокой термической стойкостью.

Высокая гибкость, износостойкость, стойкость к ударным нагрузкам, ультрафиолету, агрессивному воздействию масел, растворителей и различных видов топлива, защита от электромагнитного воздействия – неоспоримые преимущества системы металлических труб.

Ассортимент металлорукавов

Различные виды покрытий и широкий типоразмерный ряд металлорукавов и аксессуаров к ним позволяет создать систему любой сложности, максимально отвечающую всевозможным требованиям по температурным режимам, химической стойкости, механической прочности.

  • Металлорукав из оцинкованной стали
  • Металлорукав в герметичной/гладкой оболочке из ПВХ
  • Металлорукав в гладкой EVA-оболочке
  • Металлорукав в ПВХ/EVA-оболочке и оплетке из оцинкованной / нержавеющей стали

Аксессуары для металлорукава

Аксессуары для металлорукава производятся из никелированной латуни. Характерным свойством латуни является отличная механическая прочность и возможность высокоточной обработки деталей.

Никелированное покрытие латуни обеспечивает высокую физико-механическую и химическую стойкость.

В зависимости от применяемого вида металлорукавов в системе с аксессуарами, может обеспечиваться степень пыле- и влагозащиты до IP67 по ГОСТ 14254-96 (МЭК 529-89).

Отличительные особенности аксессуаров для металлорукава

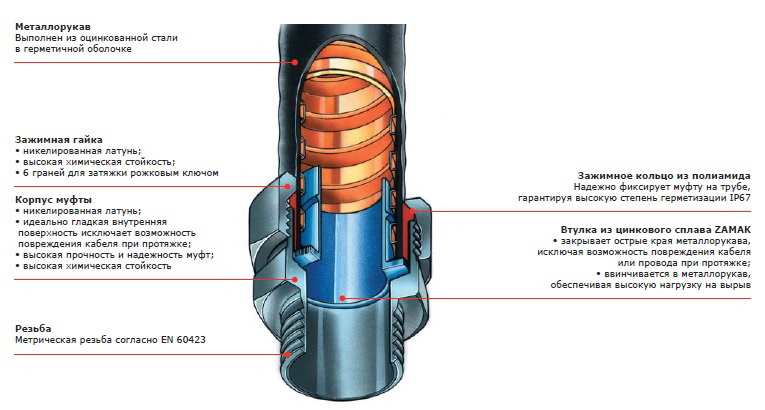

Отличительные особенности аксессуаров для металлорукава
(увеличить)

В ассортименте компании ДКС представлен целый ряд уникальных аксессуаров для металлорукава.

Муфта металлорукав-коробка поворотная, с наружной резьбой

Используется для ввода металлорукава в корпуса оборудования, шкафы, щитки, распаячные коробки с возможностью вращения металлорукава с сохранением IP и надежной фиксации аксессуара на корпусе оборудования.

Муфта металлорукав-коробка с герметичным уплотнением кабеля IP68

Используется для герметичного ввода кабеля, одиночного кабеля круглого сечения, защищенного металлорукавом в корпуса оборудования, шкафы, щитки, распаячные коробки.

Муфта жесткая гладкая труба-металлорукав

Используется для перехода с жесткой трубы на металлорукав при необходимости гибкого поворота трассы и сохранения уровня герметизации.

Муфта металлорукав-коробка

Используется для герметичного ввода металлорукава в шкафы, коробки и т. д.

Уплотнительная муфта для металлорукава

Используется для повышения до степени IP66/67 уровня герметизации аксессуаров с герметичными (без гладкой изоляции) металлорукавами серии 6071 и 6071T. Для других серий металлорукавов не применяется.

Концевая втулка

Концевая втулка для металлорукава ввинчивается в любой металлорукав и защищает кабель от повреждения при вводе.

Муфта двойной фиксации для металлорукава в стальной оплетке и ввода в коробку

Ввод металлорукава в стальной оплетке в корпуса оборудования, шкафы, щитки, распаячные коробки с надежной фиксацией оплетки.

Муфты двойной фиксации для металлорукавов в стальной оплетке

Обеспечивают двойную фиксацию как трубы, так и оплетки. Муфты изготовлены из никелированной латуни.

Данное техническое решение позволяет обеспечить целый ряд преимуществ:
• высокая нагрузка на вырыв металлорукава в стальной оплетке из оболочки оборудования;
• высокая степень герметизации для всех металлорукавов в оплетке IP66/67;
• предотвращение возможного повреждения рук о край оплетки металлорукава;
• надежная фиксация оплетки со всех сторон и надежное удерживание в аксессуаре.

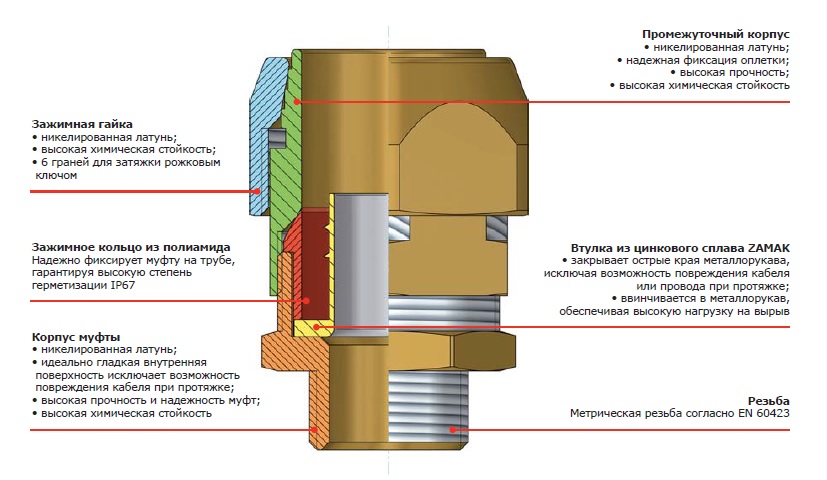

Муфты двойной фиксации для металлорукавов в стальной оплетке
(увеличить)

Жесткие стальные трубы

Преимущества стальных труб ДКС

Надежность:
• высокая коррозионная стойкость, дополнительная обработка сварного шва оцинкованной трубы;
• электромагнитное экранирование;
• высокие показатели механической защиты (удар − 20 Дж, усилие сжатия − 4000 Н);
• качество подтверждено европейскими стандартами VDE и IMQ.

Легкость монтажа:
• запатентованная технология соединительных аксессуаров быстрой фиксации обеспечивает легкость и высокую скорость монтажа благодаря самозажимным креплениям;
• аксессуары быстрой фиксации повышают качество монтажа и придают эстетичный вид кабельной трассе;
• степень защиты от пыли и влаги аксессуаров быстрой фиксации достигает IP66/IP67;
• минимальный радиус изгиба трубы при холодной гибке трубы − 3 диаметра;
• держатели быстрой фиксации позволяют надежно и максимально быстро закрепить трубы.

Легкость проектирования:
• полноценная система, множество аксессуаров позволяют выполнить любую задачу по проектированию и прокладке систем электропроводки любой сложности конфигурации;
• 3 исполнения стальных труб для различных сфер применения.

Область применения жестких стальных труб

Стальные трубы применяются для защиты проводов и кабелей в местах передвижения автотранспорта, механизмов и грузов, местах доступных для посторонних лиц, местах пересечения с трубопроводами.

Стойкость указанных труб к внешним механическим воздействиям значительно превосходит другие возможные варианты для защиты кабеля, и особенно рекомендуется для применения в условиях промышленных объектов, а также объектов энергетики и транспортной инфраструктуры.

Жесткие стальные трубы используются при прокладке кабелей по сгораемым конструкциям, поверхностям, в пустотах перегородок из горючих материалов.

Особое внимание стоит уделить вопросам пожарной безопасности при скрытой прокладке внутри сгораемых перекрытий, внутри деревянных и других горючих стен, в том числе при прокладке по бетонной или кирпичной стене с последующей обшивкой деревом или другой горючей облицовкой. Согласно ПУЭ, в данном случае должны применяться только негорючие жесткие металлические трубы, в противном случае кабель должен укладываться с подкладкой под трубы и короба несгораемых материалов и последующим сплошным их заштукатуриванием.

Стальные трубы ДКС могут применяться:
• для скрытой прокладки в пустотах фальшстен, фальшполов, фальшпотолков, в материалах групп горючести не ниже Г3 по ГОСТ 30244;
• в зданиях из деревянных и других конструкций из горючих материалов не ниже группы горючести ГЗ по СНиП 21-01.

Применение стальных труб ДКС согласно СП 31-110-2003 при прокладке в материалах группы горючести Г4 по ГОСТ 30244 допустимо для медных проводников до 2,5 мм2 и алюминиевых проводников до 4 мм2.

Применение металлорукава и гофрированных пластиковых труб для скрытой прокладки в горючих основаниях не допускается.

Аксессуары для жестких стальных труб

Аксессуары производятся из никелированной латуни и нержавеющей стали AISI 316L и являются оптимальным решением для жестких условий эксплуатации на промышленных предприятиях. Аксессуары для стальных жестких труб обладают рядом преимуществ, основным из которых является запатентованная технология быстрой фиксации с высоким уровнем защиты от пыли и влаги. Благодаря системе быстрой фиксации время монтажа и его сложность значительно сокращается. Отсутствие необходимости в нарезании резьбы, сварке, специальном инструменте совместно с легкостью установки делает монтаж стальных труб невероятно простым и удобным.

Отличительные особенности аксессуаров для металлических труб

Отличительные особенности аксессуаров для металлических труб
(увеличить)

Преимущества системы быстрой фиксации:
• запатентованная система быстрой фиксации надежно удерживает трубу в аксессуаре;
• система позволяет одним движением надежно зафиксировать трубу в аксессуаре;
• отсутствует необходимость в нарезании резьбы, специальном оборудовании для монтажа и сварочных работах;
• простота и скорость монтажа.

Запатентованная система герметизации соединений

Система обеспечивает высокую степень герметизации − IP66/IP67. Для получения гарантированной герметизации необходимо соблюдение нескольких простых правил:

• трубы должны быть обрезаны под прямым углом и очищены от заусенцев, для исключения повреждения уплотнителя и кабеля при его дальнейшем вводе;
• труба вводится в аксессуар с незначительным нажатием и одновременно аккуратно поворачивается, для преодоления сопротивления уплотнителя.

Держатели для металлорукава и жестких стальных труб

Система держателей и различных креплений для металлических труб широко представлена в группе продукции "Cosmec".

Уникальный держатель для быстрой фиксации стальных труб обеспечивает легкость и простоту монтажа.

Преимущества держателя быстрой фиксации:

• простая фиксация;
• экономия времени монтажа;
• 2 исполнения: оцинкованная и нержавеющая сталь;
• нет болтов для затягивания.

Заземление металлических труб

Согласно требованиям ПУЭ (1.7.46 пункт 5), металлические рукава и стальные трубы электропроводки подлежат занулению или заземлению.

Заземлением какой-либо части электроустановки или другой установки называется преднамеренное электрическое соединение этой части с заземляющим устройством (ПУЭ 1.7.6).

Занулением в электроустановках напряжением до 1 кВ называется преднамеренное соединение частей электроустановки, нормально не находящихся под напряжением, с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной средней точкой источника в сетях постоянного тока (ПУЭ 1.7.9).

Использование металлорукавов, а также брони и свинцовых оболочек проводов и кабелей в качестве заземляющих или нулевых защитных проводников запрещается (ПУЭ 1.7.74).

Согласно ПУЭ 1.7.48: Не требуется преднамеренно заземлять или занулять: конструкции, перечисленные в 1.7.46, п. 5, при условии надежного электрического контакта между этими конструкциями и установленными на них заземленным или зануленным электрооборудованием. При этом указанные конструкции не могут быть использованы для заземления или зануления установленного на них другого электрооборудования.

Трубы и металлорукава в системе с аксессуарами системы "Cosmec" обеспечивают непрерывность электрической цепи при подсоединении к заземленным частям оборудования или цепи заземления. Сопротивление смонтированного участка труб и аксессуаров не превышает 0,05 Ом согласно ГОСТ Р МЭК 61386.1-2014 и ГОСТ Р МЭК 61386.22-2014.

Заземление (зануление) стальных труб производят в начале и в конце трассы путем присоединения зануляющих проводников к узлам заземления щитов, пультов и соединительных коробок с одной стороны и с другой стороны путем соединения труб с заземленным оборудованием.

Для заземления или зануления, а также для присоединения металлических труб к системе уравнивания потенциалов используется хомут заземления.

Коробки ответвительные

Коробки являются многофункциональными и предназначены для защиты от механических повреждений, пыли и влаги, мест соединения кабелей силовых и осветительных электрических сетей напряжением до 1000 В переменного и постоянного тока, а также кабелей информационных сетей (телефонных, компьютерных, телевизионных, сетей связи и пр.).

Коробки предназначены для установки как в помещениях, так и на открытом воздухе.

Ассортимент

• коробки ответвительные алюминиевые, окрашенные, IP67/IP66; 7 типоразмеров от 100х100 до 415х315 мм;
• коробки ответвительные и протяжные с метрическими резьбовыми вводами IP55; два, три или четыре метрических ввода от М16 до М50.

Отличительные особенности

Коробки ответвительные
(увеличить)

Преимущества

Коробки ответвительные из алюминиевого сплава с эпоксидной окраской обладают стойкостью к механическим воздействиям, сколам и воздействию ультрафиолета. Уплотнитель из вспененного полиуретана, залитый по периметру крышки, не выпадает при монтаже и гарантирует степень пыле- и влагозащиты IP66/ IP67 при длительной эксплуатации. Коробки значительно отличаются от аналогичной продукции других производителей скоростью и удобством монтажа, надежностью и долговечностью, сохраняют эстетичный внешний вид.

Коробка алюминиевая окрашенная поставляется с гладкими стенками, благодаря чему ввод кабеля или трубы может быть осуществлен в любом удобном месте при помощи аксессуаров. Установка аксессуаров производится быстро благодаря легкости механической обработки алюминия. Крышка коробки крепится 4 винтами из нержавеющей стали AISI 304.

Коробки ответвительные и протяжные с резьбовыми вводами IP55

Коробки изготовлены из алюминиевого сплава и обладают высокой стойкостью к коррозии. Коробки поставляются с метрической резьбой и имеют от 2 до 4 вводов. Используются данные коробки как протяжные и ответвительные, при этом не требуют дополнительной доработки и максимально удобны в монтаже. Крышка коробки крепится 4 винтами из оцинкованной стали, что обеспечивает надежность и долговечность данного крепления.

Коробки удобны для ответвления в системах освещения, спусков к выключателям и оборудованию в условиях промышленных предприятий.

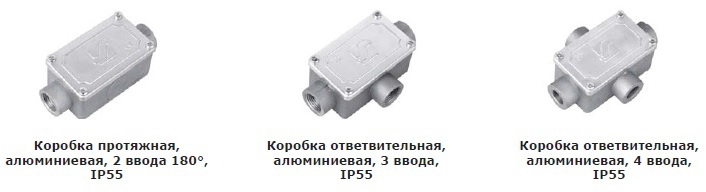

Коробки ответвительные и протяжные с резьбовыми вводами IP55

Аксессуары для ответвительных коробок

Коробки ответвительные могут быть укомплектованы необходимыми аксессуарами для монтажа пассивного и активного оборудования (DIN-рейки, монтажные пластины и пр.). Дополнительные монтажные аксессуары поставляются уже полностью готовыми и укомплектованными с просверленными отверстиями для крепления в коробке и необходимым комплектом для монтажа: забивными втулками и винтами для крепления. Это позволяет экономить время монтажа и оптимизировать работы по подбору необходимых аксессуаров.

Примеры монтажа в коробках ответвительных

Примеры монтажа в коробках ответвительных

Дополнительные аксессуары для металлических труб и ответвительных коробок

В ассортименте ДКС, кроме множества стандартных и ряда уникальных аксессуаров для металлических труб, есть также аксессуары, которые будут полезны для решения специфических задач.

Сертификаты

Металлические трубы, представленные в ассортименте ДКС, изготовлены в соответствии со строгими критериями целого ряда европейских стандартов, а высокое качество подтверждено международными сертификатами стандартов VDE и IMQ.

Система металлических труб также отвечает требованиям украинских стандартов и имеет следующие сертификаты и отказные письма:

• Сертификаты пожарной безопасности;
• Отказные письма о необходимости обязательной сертификации ГОСТ.
