Кабельные эстакадыЛегкие эстакады "B5 Combitech"

Назначение

Кабельные эстакады представляют собой опорные конструкции, состоящие из вертикальных колонн, на которые устанавливаются горизонтальные фермы – ригели. Эстакады служат для прокладки кабелей, лотков и труб на большие расстояния, в условиях, когда отсутствуют возможность крепления к стенам сооружений или другим конструкциям, а прокладка кабеля в грунте затруднительна или невозможна.

Применение

Крупные промышленные объекты Крупные промышленные объекты
Кабельные эстакады широко применяются на крупных объектах различных отраслей промышленности. Такого рода объекты часто представляют собой территорию с группой отдельно стоящих зданий. Необходимость прокладки коммуникаций между зданиями обуславливают применение кабельных эстакад.
Примеры потенциальных заказчиков:
• предприятия добычи полезных ископаемых;
• нефте- и газоперерабатывающие предприятия;
• компрессорные газовые станции;
• обогатительные фабрики и комбинаты;
• электростанции и подстанции;
• заводы различного назначения.

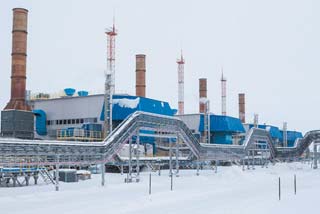

Строительство в зонах вечной мерзлоты Строительство в зонах вечной мерзлоты
Все регионы, где располагаются крупные залежи ископаемых, находятся в зоне вечной мерзлоты. Строительство в зонах с промерзшим грунтом накладывает большие ограничения на методы прокладки коммуникаций. В таких зонах, например, невозможно проложить кабель или трубы в подземной траншее. Решением задачи прокладки коммуникаций в таких непростых условиях является использование кабельных эстакад.
Внутренние эстакады Внутренние эстакады
Случается, что на предприятии существует потребность в подведении большого количества коммуникаций к работающим установкам, а габариты производственного цеха или расположение самих установок не позволяют проложить кабели и трубы по потолку или стенам здания. В этом случае возникает необходимость строительства внутренней эстакады.


Особенности системы

Легкие эстакады ДКС представляют собой элементы, сваренные из перфорированного металлического профиля, собираемые с помощью специальных метизов в конструкции нужного вида.

Основные элементы:

  • Боковая часть
  • Соединитель боковых частей

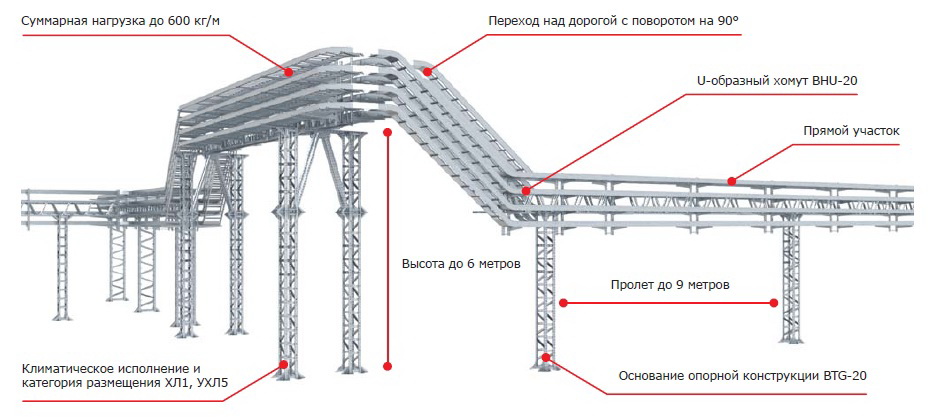

Легкие эстакады ДКС
(увеличить)


Ассортимент

Высота колонн:
• 0,95 м;
• 1,7 м;
• 2,45 м;
• 3,2 м;
• 3,95 м.

Колонны могут комбинироваться между собой и надстраиваться по высоте. Максимальная высота составной колонны 6,4 м.

Длина ригеля:
• 3,2 м;
• 1,7 м;
• 0,95 м.

Ригель может собираться из нескольких частей. Максимальная длина пролета 8,6 метра.

Преимущества легких эстакад

Удобная логистика

Применение эстакад разборной конструкции позволяет значительно упростить и удешевить логистические процессы. К примеру, 3 километра кабельных эстакад ДКС со всеми необходимыми элементами будут доставлены на объект всего в 5 еврофурах.

Простой и быстрый монтаж

Благодаря специальной конструкции эстакад ДКС их сборка осуществляется при помощи простого набора гаечных ключей и не требует применения сварочной техники. Для сборки применяются укомплектованные наборы специальных высокопрочных метизов. Сборку элементов колонны и ригеля могут осуществлять рабочие и с низкими квалификационными разрядами без использования дополнительной техники. Для ускорения процесса сборки выпущены специальные сборочные инструкции.

Экономия на фундаменте

Из-за высокой стоимости бетона и земляных работ, стоимость фундамента может составлять до 40% от стоимости всей эстакады на объекте. Поэтому, оптимизация затрат на фундамент, порой является ключевой при выборе конкретного типа эстакад. Из-за малого собственного веса, эстакады ДКС оказывают меньшее давление на фундамент, что приводит к упрощению конструкции фундамента и, следовательно, сокращению его стоимости.

Защита от коррозии. Горячий цинк.

Любая кабельная конструкция должна быть надежно защищена от коррозии согласно СНИП 2.03.11-85. Это означает, что всю конструкцию эстакады после сборки необходимо целиком покрыть краской, а также регулярно следить за состоянием красочного покрытия, а также регулярно перекрашивать. Эстакады ДКС поставляются в климатическом исполнении "горячий цинк". Данный тип покрытия имеет гарантированный срок службы в промышленных атмосферах более 25 лет и не требует постоянного обслуживания.
